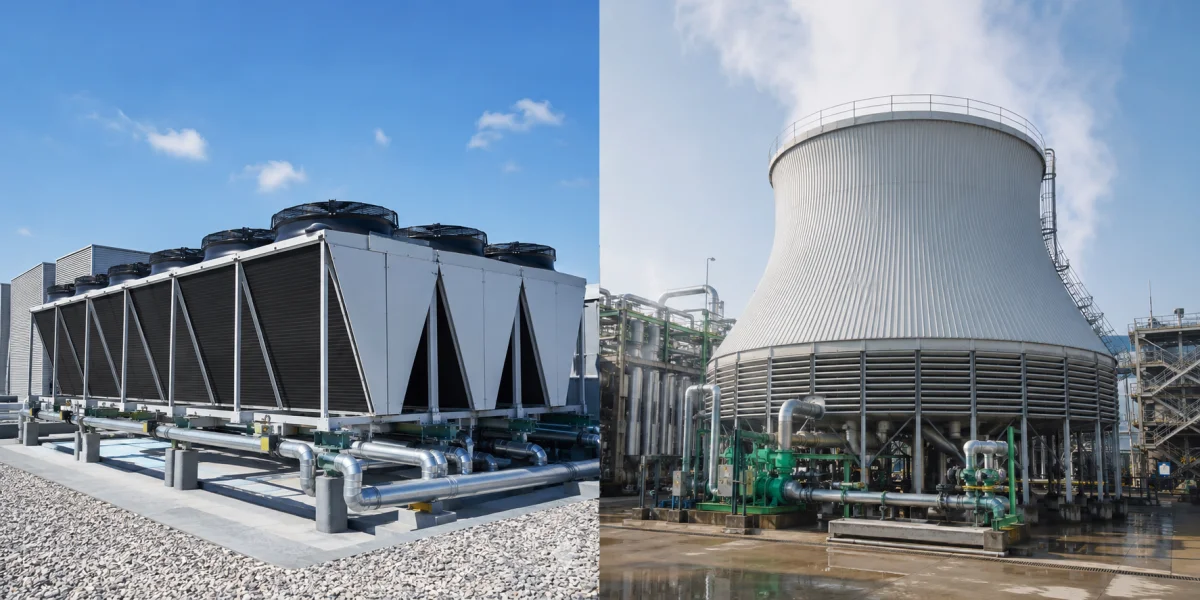

Сухой охладитель или градирня — один из ключевых вопросов при проектировании системы отвода тепла от чиллера, компрессорного оборудования или технологического процесса. Оба решения передают тепло наружному воздуху, но делают это по-разному. Драйкулер работает через закрытый теплообменник без испарения рабочей жидкости, а градирня использует контакт воды с воздухом и эффект испарительного охлаждения.
Выбор влияет на температуру охлаждаемой воды, расход электроэнергии, потребление воды, обслуживание, зимнюю эксплуатацию и требования к площадке. Универсально лучшего решения нет: оборудование выбирают по расчётным температурам, климату, качеству воды и режиму производства.
Как работает сухой охладитель
Dry cooler, или драйкулер, — оребрённый теплообменник с вентиляторами. Внутри циркулирует вода или гликоль, а наружный воздух забирает тепло. Контур остаётся закрытым. Минимальная температура жидкости ограничена температурой сухого термометра и выбранным температурным напором.
Как работает градирня
В открытой градирне нагретая вода контактирует с воздухом, и небольшая её часть испаряется, охлаждая основной поток. Температура воды может приближаться к температуре мокрого термометра. За это приходится платить расходом воды, продувкой, водоподготовкой и санитарным обслуживанием.
Температурные возможности
Драйкулер рассчитывается относительно температуры сухого термометра: уменьшение температурного напора увеличивает теплообменник и мощность вентиляторов. Градирня ориентируется на мокрый термометр и способна летом получать более холодную воду, что важно для водоохлаждаемых чиллеров и технологических процессов.
Драйкулер и градирня: основные различия
| Параметр | Сухой охладитель | Градирня |
|---|---|---|
| Контакт теплоносителя с воздухом | Нет | Есть в открытой схеме |
| Испарение воды | Нет | Есть |
| Минимальная температура | Зависит от сухого термометра | Зависит от мокрого термометра |
| Водоподготовка | Минимальная для закрытого контура | Обязательна |
| Риск загрязнения контура | Низкий | Выше в открытой схеме |
| Сложность обслуживания | Ниже | Выше |
Закрытый контур охлаждения
Закрытый контур охлаждения защищает воду или гликоль от пыли, кислорода и атмосферных загрязнений, снижая коррозию и отложения. Это важно для дата-центров, лазеров, компрессоров, печей и станков с чувствительными теплообменниками.
Охлаждение технологической воды
Для охлаждения технологической воды определяют температуру подачи и допустимый нагрев. Если вода может быть выше наружной температуры, подходит драйкулер. Если летом нужна более низкая температура, рассматривают градирню, гибридное решение или связку драйкулера с чиллером.
Потребление воды
Драйкулер обычно не расходует воду, что выгодно при ограниченном водоснабжении. Градирня требует подпитки из-за испарения, продувки и капельного уноса. В расчёт стоимости включают воду, реагенты, канализацию и обслуживание водоподготовки.
Энергопотребление
Драйкулер расходует энергию на вентиляторы и насосы, причём в холодную погоду обороты можно снижать. Градирня тоже использует вентиляторы и насосы, но более холодная вода уменьшает нагрузку водоохлаждаемого чиллера. Сравнивать нужно всю систему целиком.
Зимняя эксплуатация
В Казахстане драйкулер защищают гликолем, дренируемой схемой или постоянной циркуляцией. Градирня требует управления вентиляторами, подогрева бассейна, контроля обмерзания и байпаса. Зимний алгоритм должен быть заложен в проект и проверен при пусконаладке.
Качество воды и отложения
В градирне испарение повышает концентрацию солей, поэтому нужны продувка и химическая обработка. Иначе возникают накипь, коррозия и биологические загрязнения. Закрытый контур драйкулера проще сохранить чистым, но он также требует подготовленной воды и контроля ингибиторов.
Обслуживание
У драйкулера очищают оребрение и проверяют вентиляторы, двигатели, датчики и гидравлику. Градирня дополнительно требует очистки бассейна, форсунок, оросителя и каплеуловителей, а также контроля воды, продувки и санитарного состояния.
Промышленная система охлаждения
Промышленная система охлаждения может объединять драйкулер, градирню и чиллер. Драйкулер обеспечивает свободное охлаждение в холодный период, а другое оборудование подключается летом. Гибрид снижает годовые затраты, но требует согласованной автоматики.
Критерии выбора оборудования
Сравнение начинают с тепловой нагрузки и температурного графика. Затем проверяют наружную температуру и влажность, доступную воду и электрическую мощность, площадь, шум, резервирование и возможность обслуживания без остановки процесса. Система должна устойчиво работать не только на максимуме, но и при частичной нагрузке.
Монтаж и размещение
Драйкулер устанавливают так, чтобы горячий выброс не возвращался на вход теплообменника. Необходимы свободные расстояния, доступ для очистки ламелей и возможность демонтажа вентиляторов. При установке на кровле проверяют нагрузку на конструкции и виброизоляцию.
Для градирни дополнительно предусматривают бассейн или бак, подпитку, продувку, дренаж и безопасный отвод аэрозоля. Оборудование нельзя размещать рядом с воздухозаборами вентиляции без проверки санитарных расстояний и направления ветра.
Сравнение эксплуатационных затрат
Стоимость владения складывается из электроэнергии вентиляторов и насосов, воды, реагентов, очистки, ремонта и простоев. Драйкулер обычно проще по обслуживанию, но при высокой температуре воздуха может потребовать большей поверхности или подключения чиллера.
Градирня сложнее в эксплуатации, однако более низкая температура воды способна заметно уменьшить потребление компрессоров крупного чиллера. Экономически правильный выбор делают по годовому расчёту, учитывая тарифы, климатический профиль и фактический график нагрузки.
Закрытая градирня как компромисс
Закрытая градирня сохраняет теплоноситель внутри змеевика, но использует испарение воды снаружи. Она подходит, когда нужен чистый контур и температура ниже возможностей драйкулера. При этом остаются требования к подпитке, продувке, водоподготовке и зимней защите.
Итог
Выбирая сухой охладитель или градирню, необходимо сравнивать требуемую температуру воды, климат, потребление воды, энергозатраты, обслуживание и риски загрязнения контура. Драйкулер проще и сохраняет закрытый контур, а градирня обеспечивает более низкую температуру за счёт испарения. Инженеры NIKLAND рассчитывают и проектируют системы отвода тепла для чиллеров и промышленных процессов с учётом условий эксплуатации в Казахстане.
