Интеграция климатического оборудования в BMS

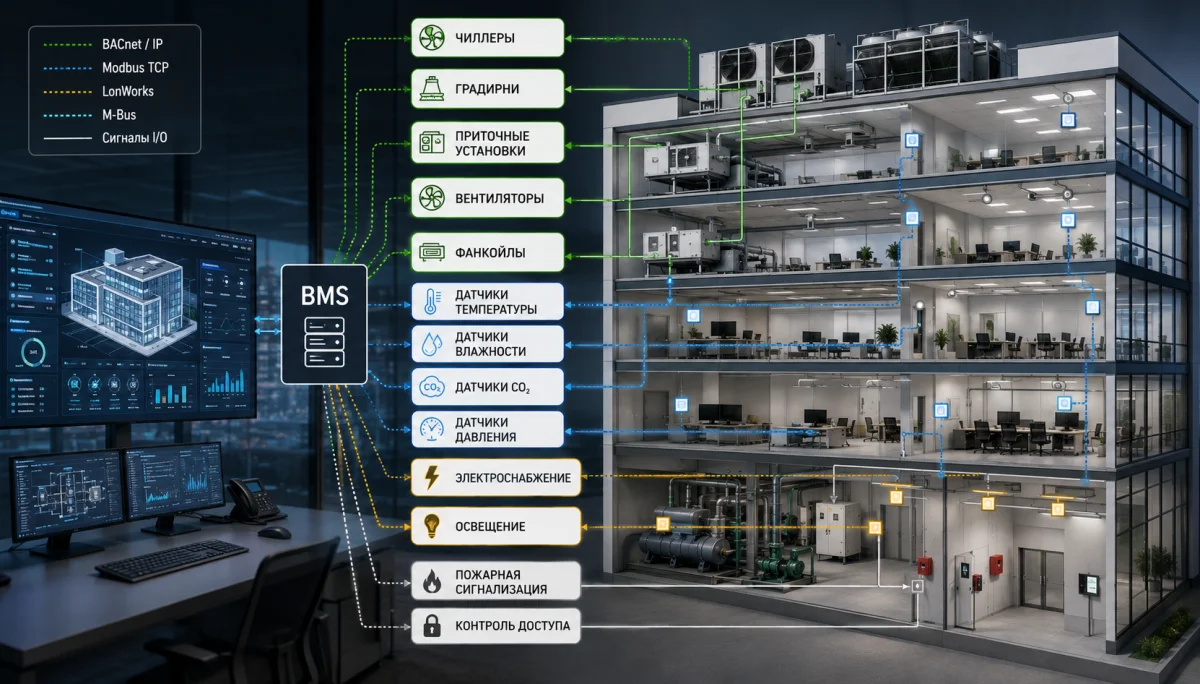

Интеграция кондиционирования в BMS объединяет чиллеры, VRF-системы, вентиляционные установки, фанкойлы, насосы и другое климатическое оборудование в единой системе управления зданием. Оператор получает общий экран, на котором видит температуры, режимы работы, аварии, энергопотребление и состояние инженерных систем.

BMS не должна заменять локальную автоматику оборудования. Чиллер, приточная установка или VRF-система продолжают самостоятельно управлять компрессорами, вентиляторами, клапанами и защитами. Верхний уровень собирает данные, задаёт разрешённые команды, формирует расписания и координирует работу нескольких систем.

Зачем подключать HVAC к BMS

Без диспетчеризации персоналу приходится проверять каждый агрегат отдельно. На крупном объекте это десятки контроллеров и журналов. Единая система сокращает время реакции на аварии, упрощает обслуживание и помогает выявлять причины перерасхода энергии.

• централизованный контроль температур, влажности и качества воздуха;
• состояние компрессоров, вентиляторов, насосов и клапанов;
• аварии и предупреждения в одном интерфейсе;
• расписания для рабочих, ночных и выходных режимов;
• архивирование параметров и сервисная диагностика;
• учёт энергопотребления и сравнение эффективности оборудования.

Диспетчеризация вентиляции

Диспетчеризация вентиляции включает контроль вентиляторов, заслонок, фильтров, нагревателей, охладителей, рекуператоров и датчиков. Для каждой установки создают перечень сигналов: разрешение на запуск, текущий режим, температуры воздуха, перепад давления на фильтрах, состояние приводов и активные защиты.

BMS может менять расход воздуха по расписанию, концентрации CO₂ или фактической загрузке помещений. При этом критическая логика остаётся в локальном контроллере. Например, защита водяного калорифера от замерзания обязана работать даже при потере связи с сервером.

Автоматизация климатических систем

Автоматизация климатических систем начинается с функционального описания. Проектировщик определяет, какие параметры измеряются, какие команды доступны оператору, как оборудование действует при потере связи и какие системы имеют приоритет.

Для чиллерной станции автоматика выбирает количество работающих машин, управляет насосами и градирнями, поддерживает температуру воды и выравнивает моточасы. Для вентиляции регулирует расход и температуру подачи. Для фанкойлов и VRF поддерживает комфорт по зонам и ограничивает одновременный нагрев и охлаждение.

BACnet для кондиционирования

BACnet-кондиционер, чиллер или шлюз передаёт данные в стандартизированном формате. BACnet/IP работает по Ethernet, а BACnet MS/TP — по линии RS-485. В протоколе предусмотрены аналоговые и дискретные точки, значения, расписания и аварийные события.

Перед интеграцией необходимо получить PICS-документ и список объектов. В них указываются доступные параметры, команды записи, ограничения и поддерживаемые функции. Само наличие BACnet не означает, что BMS получит доступ ко всем внутренним данным оборудования.

Modbus для вентиляции и чиллеров

Modbus вентиляция и холодильное оборудование используют очень часто. Modbus RTU работает по RS-485, а Modbus TCP — через Ethernet. Значения передаются через регистры, адреса которых производитель указывает в карте Modbus.

При настройке учитывают тип регистра, порядок байтов, коэффициент масштабирования, знаковый формат и разрешение на запись. Ошибка в коэффициенте может превратить 22,5 °C в 225 °C, а неверная команда записи — изменить важную уставку.

Шлюзы для VRF

Большинство VRF-систем используют собственную внутреннюю шину. Для подключения к BMS устанавливают заводской или совместимый шлюз, который преобразует данные в BACnet, Modbus или другой открытый протокол.

До покупки проверяют количество поддерживаемых внутренних блоков и доступные функции. Простой шлюз может передавать только запуск, режим, уставку и общий код ошибки. Более функциональные решения показывают состояние каждого блока, ограничения температуры, энергопотребление и подробные аварии.

Какие точки передавать

Количество точек влияет на стоимость лицензий, программирования и пусконаладки. Перечень должен соответствовать реальным задачам эксплуатации, а не включать все внутренние параметры оборудования.

• работает, остановлен, авария, потеря связи;
• режим работы и разрешение дистанционного управления;
• температуры воздуха и воды, основные уставки;
• скорость вентиляторов и частота насосов;
• положение клапанов и заслонок;
• давление, расход и перепад на фильтрах;
• моточасы, количество пусков и потребление энергии.

Управление HVAC

Управление HVAC с верхнего уровня должно иметь ограничения. Оператору разрешают запуск, остановку, изменение режима, расписания и уставки в безопасном диапазоне. Защитные параметры компрессоров, минимальный расход воды и аварийные задержки менять через BMS не следует.

Права пользователей разделяют. Диспетчер получает стандартные команды и обработку аварий, инженер — расписания и рабочие уставки, сервисный специалист — расширенную диагностику. Изменения записываются в журнал с датой, временем и именем пользователя.

Аварии и тренды

Аварийные сообщения должны быть понятными. Формулировка «низкий расход воды через испаритель» полезнее общего кода ошибки. События разделяют по приоритету, а критические уведомления могут отправляться ответственным сотрудникам.

Тренды сохраняют температуры, давления, команды и токи через заданный интервал. История помогает восстановить последовательность событий перед неисправностью. Частоту записи выбирают разумно, чтобы не перегружать сервер ненужными данными.

Сеть и кибербезопасность

Линии RS-485 прокладывают последовательной шиной с правильной полярностью, экраном и терминаторами. IP-устройствам назначают фиксированные адреса и документируют сетевые параметры. Офисную сеть, BMS и удалённый доступ желательно разделять.

Нельзя оставлять заводские пароли и открывать контроллеры напрямую в интернет. Используют VPN, отдельные учётные записи, журналирование действий и резервные копии конфигурации. Доступ подрядчиков ограничивают по времени и правам.

Этапы интеграции

1. Составить список оборудования и протоколов.
2. Получить карты регистров, PICS и инструкции.
3. Согласовать перечень точек и команд.
4. Разработать сетевую и функциональную схемы.
5. Настроить адреса, шлюзы и скорость обмена.
6. Создать графику, расписания и аварии.
7. Проверить каждую точку при пусконаладке.
8. Передать резервные копии и исполнительную документацию.

Типичные ошибки

• покупка оборудования без проверки протокола;
• неполный или неофициальный шлюз;
• отсутствие согласованного перечня точек;
• перенос защитной логики на сервер BMS;
• неправильная топология RS-485;
• конфликт команд локального и верхнего уровня;
• непонятные тексты аварий и отсутствие трендов;
• незащищённый удалённый доступ.

Итог

Интеграция кондиционирования в BMS даёт результат, когда проект начинается с алгоритмов, перечня сигналов и проверки возможностей оборудования. BACnet, Modbus и заводские шлюзы позволяют объединить чиллеры, вентиляцию, VRF и фанкойлы, но качество системы зависит от настройки, испытаний и документации. Инженеры NIKLAND проектируют автоматизацию климатических систем, диспетчеризацию вентиляции и управление HVAC с учётом структуры конкретного объекта.
