Резервирование кондиционеров серверной необходимо для сохранения допустимой температуры при отказе оборудования, техническом обслуживании или кратковременном росте нагрузки. В обычном помещении остановка кондиционера вызывает дискомфорт, а в серверной может привести к перегреву стоек, аварийному отключению ИТ-оборудования и потере доступности сервисов.
Одна из наиболее распространённых схем — N+1. Обозначение N показывает количество кондиционеров, необходимое для покрытия расчётной тепловой нагрузки, а «+1» означает дополнительный резервный агрегат. При отказе или выводе одного рабочего блока оставшиеся установки должны продолжать охлаждение без превышения допустимой температуры.
Что означает схема N+1
Схема N+1 охлаждение строится от фактической нагрузки, а не от количества установленных кондиционеров. Сначала рассчитывают мощность, необходимую для серверного оборудования, ИБП, освещения, людей, наружных теплопритоков и будущего расширения. Затем определяют число агрегатов, которое способно покрыть эту нагрузку.

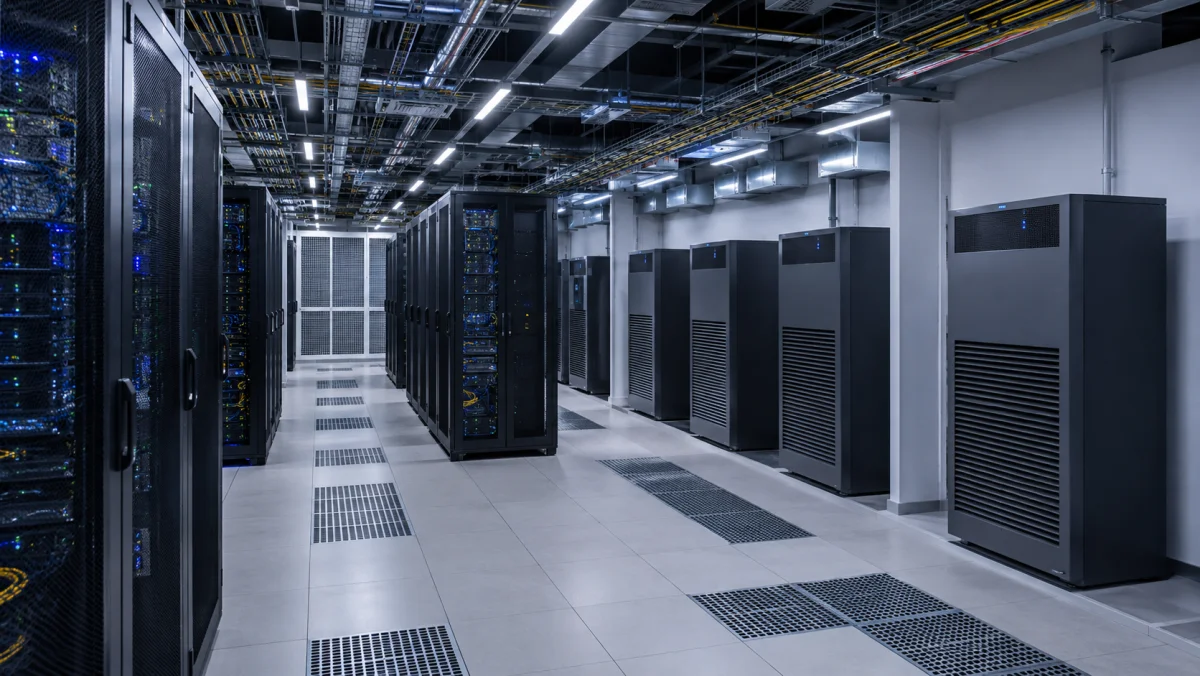

Например, если для серверной требуется 60 кВт холода, а один прецизионный кондиционер выдаёт 20 кВт в реальных условиях, рабочая потребность N равна трём агрегатам. Схема N+1 предусматривает четыре кондиционера: три покрывают расчётную нагрузку, четвёртый находится в резерве или участвует в ротации.
Почему одного запасного блока недостаточно
Дополнительный кондиционер создаёт резерв только при наличии питания, рабочего холодильного или водяного контура, дренажа, связи с автоматикой и автоматического запуска. Общий автомат, насос или чиллер остаётся единой точкой отказа.
Резервный кондиционер серверной нужно регулярно проверять под нагрузкой. Поэтому в надёжной системе он участвует в ротации, а не простаивает месяцами.
Ротация кондиционеров
Ротация кондиционеров распределяет наработку между агрегатами. Контроллер меняет рабочие и резервные роли по времени или моточасам. Слишком частая смена создаёт лишние пуски, а слишком редкая может скрыть неисправность резерва.
Автоматическое переключение кондиционеров
Автоматическое переключение кондиционеров выполняется при аварии, росте температуры, потере расхода воздуха или связи. Контроллер запускает резерв и передаёт тревогу в BMS. Алгоритм учитывает задержки компрессора и при дальнейшем росте температуры может включить все доступные блоки.
Расчёт мощности для N+1
Расчёт начинается с тепловыделения серверов, ИБП, освещения, людей, ограждений и будущего расширения. Электрическая мощность ИТ-оборудования почти полностью превращается в тепло.
Производительность кондиционеров проверяют при реальной наружной температуре, фактической температуре воды или хладагента и высоте объекта. Резерв нельзя строить на завышенной каталожной мощности.
N+1 и распределение воздушных потоков
Достаточная суммарная мощность не гарантирует охлаждение каждой стойки. При отказе одного блока меняется воздушный поток, и удалённая горячая зона может перегреться раньше средней температуры помещения.
Проект проверяют при отключении каждого агрегата. Применяют холодные и горячие коридоры, изоляцию потоков, фальшпол или внутрирядное охлаждение, а датчики размещают на входе в стойки.
Резервирование источника холода
В водяной системе резервируют не только внутренние блоки, но и чиллеры, насосы, клапаны, трубопроводы и питание. Один общий насос или чиллер остаётся точкой отказа. Для критичных объектов применяют несколько чиллеров, насосы N+1, кольцевые трубопроводы и независимые вводы.
Электропитание и автоматика
Отказоустойчивость ЦОД зависит и от питания охлаждения. Рабочие и резервные блоки распределяют по независимым линиям и резервному вводу или ДГУ. Проверяют пусковые токи и последовательность запуска, чтобы несколько компрессоров не перегрузили генератор.
Датчики и мониторинг
Контролируют температуру, влажность, вентиляторы, фильтры, протечки и компрессоры. BMS или DCIM фиксирует тренды, аварии, наработку и состояние резерва. В крупных серверных датчики устанавливают на входе в стойки по нескольким высотам.
Испытание отказа
Во время планового теста рабочие кондиционеры отключают по одному и подтверждают запуск резерва, стабильность температуры и передачу тревоги. Также проверяют потерю связи, отказ датчика, насоса и восстановление питания. Результаты фиксируют в протоколе.
N+1, N+2 и 2N
N+1 защищает от отказа одного элемента и обычно является разумным минимумом для серверных средней критичности. Схема N+2 добавляет два резервных агрегата и позволяет одновременно пережить одну аварию и плановое обслуживание. В конфигурации 2N создаются два полностью независимых комплекта охлаждения, каждый из которых способен покрыть всю нагрузку.
Чем выше уровень резервирования, тем больше стоимость, занимаемая площадь и требования к электроснабжению. Поэтому схему выбирают по допустимому времени простоя, цене отказа и реальной критичности ИТ-сервисов, а не только по формальному обозначению.
Сценарии, которые должен учитывать проект
Расчёт проверяют для отказа любого кондиционера, насоса, чиллера, линии питания или контроллера. Отдельно оценивают плановое обслуживание, максимальную летнюю температуру, запуск после пропадания питания и одновременное восстановление нескольких систем.
Для каждого сценария определяют доступную холодопроизводительность, изменение воздушных потоков, время запуска резерва и допустимый рост температуры. Если после отказа остаётся формальная мощность, но резерв включается слишком поздно, схема не обеспечивает требуемую защиту.
Типичные ошибки
- расчёт N+1 по количеству блоков без проверки их фактической мощности;
- общий источник питания, насос или наружный блок для всей системы;
- отсутствие автоматического запуска резерва;
- непроверенная ротация и длительный простой резервного агрегата;
- контроль температуры только в одной точке помещения;
- игнорирование воздушных потоков при отказе одного блока;
- отсутствие регулярных испытаний аварийного сценария.
Итог
Резервирование кондиционеров серверной по схеме N+1 означает, что после отказа или отключения одного агрегата оставшиеся системы полностью покрывают расчётную нагрузку. Для этого необходимы правильный тепловой расчёт, независимые инженерные контуры, ротация, автоматическое переключение, мониторинг и испытания. Инженеры NIKLAND проектируют отказоустойчивое охлаждение серверных и ЦОД с учётом ИТ-нагрузки, электропитания, воздушных потоков и требований к непрерывности работы.
