Вентиляция с рекуперацией подаёт в здание свежий наружный воздух, удаляет отработанный и использует тепло вытяжного потока для предварительного нагрева притока. Летом процесс может работать в обратном направлении: более прохладный удаляемый воздух частично снижает температуру горячего наружного воздуха. Это уменьшает нагрузку на калориферы, охладители и систему кондиционирования.
Рекуператор не возвращает вытяжной воздух обратно в помещения. Энергия передаётся через поверхность теплообменника или промежуточный рабочий элемент. Реальная эффективность зависит от расхода, температур, влажности, сопротивления, герметичности и работы защиты от обмерзания.
Как работает рекуперация тепла
Рекуперация тепла происходит, когда приточный и вытяжной потоки одновременно проходят через теплообменник. Тёплый удаляемый воздух отдаёт часть энергии холодному наружному воздуху, но затем выбрасывается наружу. После рекуператора приток догревается только на недостающую величину и подаётся в помещения.
Без утилизации весь наружный воздух зимой пришлось бы нагревать от уличной температуры до температуры подачи. Чем больше расход и продолжительность работы установки, тем выше потенциальная экономия тепловой энергии.
Состав приточно-вытяжной установки

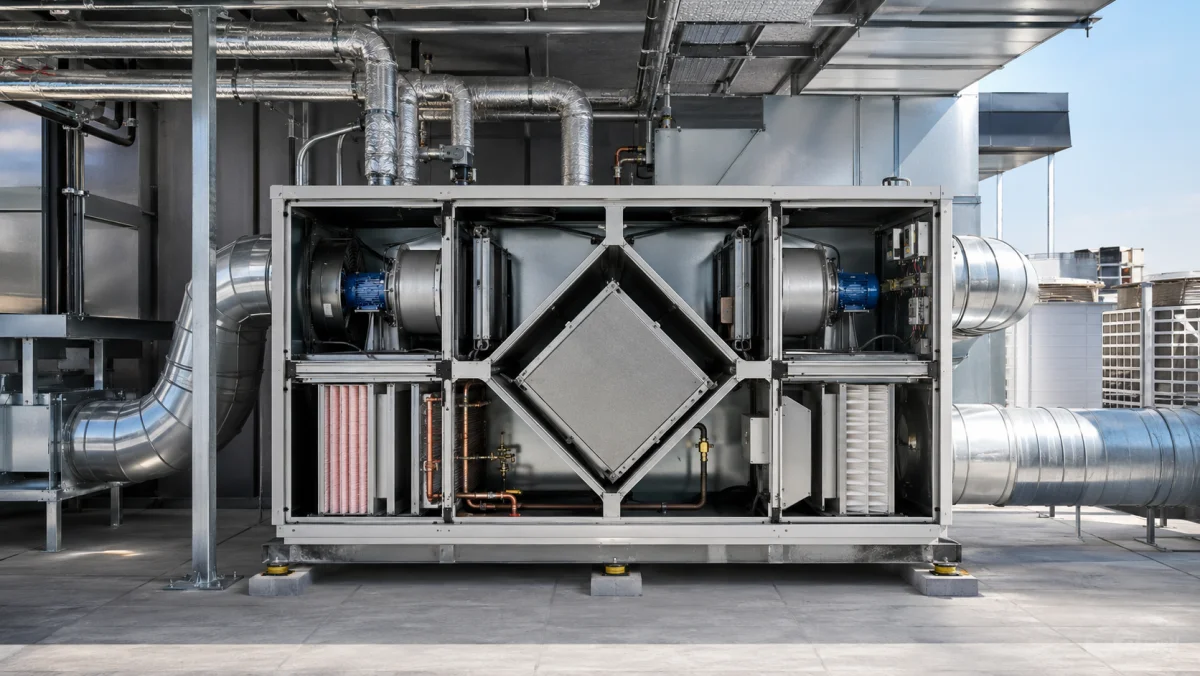

Приточно вытяжная установка с рекуператором обычно включает приточный и вытяжной вентиляторы, фильтры, теплообменник, воздушные клапаны, нагреватель, иногда охладитель, шумоглушители и автоматику. Оборудование может выпускаться единым корпусом или собираться из отдельных секций.
Пластинчатый рекуператор
Пластинчатый рекуператор состоит из тонких пластин, разделяющих приточный и вытяжной воздух. Потоки движутся по соседним каналам и передают тепло через стенки. Подвижных частей нет, поэтому конструкция проста и требует минимального механического обслуживания.
Пластинчатые теплообменники бывают перекрёстными и противоточными. Противоточная схема обычно обеспечивает более высокий температурный эффект. Стандартный металлический рекуператор почти не передаёт влагу, хотя существуют энтальпийные мембранные модели.
Преимущества и ограничения пластинчатой схемы
- простая конструкция без двигателя и привода;
- низкий риск механической неисправности;
- хорошее разделение приточного и вытяжного потоков;
- возможность летнего байпаса;
- удобство для офисов, магазинов и общественных зданий.
Главное ограничение — риск обмерзания зимой. Конденсат на холодной части теплообменника может замёрзнуть и перекрыть каналы. Поэтому предусматривают предварительный нагрев, изменение расходов, байпас или периодическое оттаивание.
Роторный рекуператор
Роторный рекуператор представляет собой вращающееся колесо с развитой поверхностью. Одна часть ротора проходит через вытяжной воздух и нагревается, затем поворачивается в приточный поток и отдаёт энергию. Энтальпийные роторы способны передавать не только тепло, но и часть влаги.
Роторные устройства компактны при больших расходах и хорошо работают в холодном климате. Скорость вращения можно изменять для регулирования теплопередачи. При этом системе нужны двигатель, привод, уплотнения и контроль вращения.
Перенос запахов и загрязнений
У роторного рекуператора возможен небольшой перенос воздуха, запахов или загрязнений между потоками. Для обычного офиса это часто допустимо, но для больниц, лабораторий, кухонь и производств решение проверяют отдельно.
Пластинчатая схема лучше разделяет потоки, однако негерметичная рамка или повреждённый теплообменник также могут создавать переток. Тип рекуператора выбирают по качеству вытяжного воздуха, а не только по эффективности.
Защита от обмерзания
Для Казахстана защита от обмерзания обязательна. При сильном морозе поверхность теплообменника может охладиться ниже точки замерзания конденсата. Лёд повышает сопротивление и уменьшает воздухообмен.
Применяют электрический или водяной предварительный нагрев, снижение приточного расхода, управление байпасом, остановку вентилятора или регулирование ротора. Алгоритм должен сохранять баланс давления и не допускать длительной подачи холодного воздуха.
Летний байпас
Когда наружный воздух прохладнее комнатного и требуется ночное охлаждение, возврат тепла становится нежелательным. Байпас направляет приток в обход пластинчатого теплообменника или прекращает передачу энергии другим способом.
Автоматика сравнивает наружную, вытяжную и заданную температуры. Ошибки датчиков или алгоритма могут заставить систему нагревать воздух летом либо отключать полезную рекуперацию зимой.
Как рассчитывают установку
Сначала определяют приточный и вытяжной расход по людям, кратности, влаге и вредным выделениям. Затем задают зимние и летние параметры, рассчитывают мощность без рекуперации и ожидаемое снижение нагрузки.
После этого выбирают тип теплообменника, проверяют сопротивление, вентиляторы, нагреватель, охладитель, защиту от замерзания и автоматику. Расчёт выполняют также для загрязнённых фильтров, чтобы установка сохраняла требуемый расход в эксплуатации.
Когда рекуперация ограничена
Нельзя без проверки возвращать тепло из вытяжки с токсичными веществами, жиром, агрессивными парами, взрывоопасными смесями или сильными запахами. Загрязнения могут оседать на теплообменнике или переноситься в приток.
Для кухонь, лабораторий и специальных производств используют отдельные вытяжки, промежуточные контуры или другие схемы. Возможность утилизации подтверждается технологическим заданием.
Монтаж и обслуживание
Установка должна иметь сервисное пространство для замены фильтров, очистки теплообменника, ремонта вентиляторов и привода ротора. Необходимы дренаж конденсата, теплоизоляция наружных каналов и герметичные клапаны.
Обслуживание включает замену фильтров, очистку рекуператора, проверку датчиков, байпаса, привода, дренажа и защиты от обмерзания. Загрязнённый теплообменник одновременно повышает сопротивление и снижает передачу тепла.
Типичные ошибки
- выбор установки только по заявленному проценту рекуперации;
- отсутствие расчёта обмерзания;
- неучтённое сопротивление загрязнённых фильтров;
- неподходящий рекуператор для загрязнённой вытяжки;
- отсутствие летнего байпаса или неверная автоматика;
- недостаточный сервисный доступ;
- несбалансированные приточный и вытяжной расходы.
Итог
Вентиляция с рекуперацией снижает затраты на обработку наружного воздуха и повышает энергоэффективность здания. Пластинчатый рекуператор прост и хорошо разделяет потоки, а роторный компактен и может возвращать влагу. Инженеры NIKLAND проектируют приточно-вытяжные установки с учётом расхода, зимнего климата Казахстана, обмерзания, качества вытяжного воздуха и эксплуатационных затрат.
