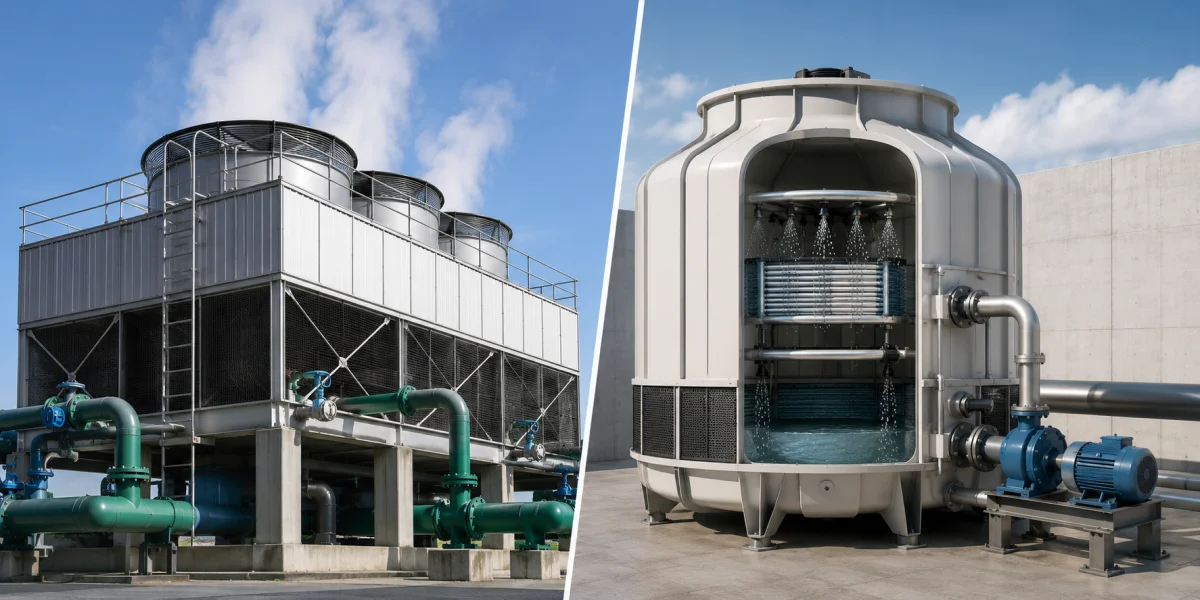

Открытая или закрытая градирня — важный выбор при проектировании отвода тепла от чиллера, промышленного оборудования или технологического процесса. Обе конструкции используют испарительное охлаждение, но по-разному взаимодействуют с теплоносителем. От решения зависят эффективность, качество воды, обслуживание, стоимость и устойчивость системы зимой.
Открытая градирня обычно дешевле и компактнее при одинаковой мощности. Закрытая защищает основной контур от наружного воздуха и загрязнения, но содержит дополнительный теплообменник и стоит дороже. Выбор выполняют по требованиям процесса, температурному графику, качеству воды и режиму эксплуатации.
Как работает открытая градирня
Открытая градирня получает нагретую воду из конденсаторного или технологического контура. Форсунки распределяют её по оросителю, через который вентилятор пропускает наружный воздух. Небольшая часть воды испаряется, а оставшаяся охлаждается и собирается в бассейне.
Охлаждённая вода возвращается непосредственно к чиллеру или оборудованию. Поскольку она контактирует с воздухом, в контур попадают пыль, органические загрязнения и растворённые вещества. Испарение повышает концентрацию солей, поэтому необходимы подпитка, продувка, фильтрация и водоподготовка.
Как работает закрытая градирня
Закрытая градирня содержит теплообменный змеевик. Основной теплоноситель циркулирует внутри труб и не соприкасается с наружным воздухом. Снаружи змеевик орошается отдельной водой, а воздушный поток обеспечивает испарительное охлаждение.
Основной контур остаётся чистым и может быть заполнен подготовленной водой или водно-гликолевой смесью. Однако наружный оросительный контур всё равно требует очистки бассейна, форсунок, поверхности змеевика и контроля водно-химического режима.
Главное отличие
В открытой установке одна вода проходит через градирню и подключённое оборудование. В закрытой системе технологическая жидкость отделена от наружного контура стенкой теплообменника. Это защищает чиллер или производственный агрегат от загрязнения, но создаёт дополнительное тепловое сопротивление.
Поэтому открытая градирня при одинаковых наружных условиях часто обеспечивает более низкую температуру воды или требует меньшей площади. Закрытой установке нужна дополнительная разница температур между основным теплоносителем и оросительной водой.
Сравнение градирен
| Параметр | Открытая | Закрытая |
|---|---|---|
| Контакт основного контура с воздухом | Есть | Нет |
| Загрязнение теплоносителя | Выше | Ниже |
| Первоначальная стоимость | Обычно ниже | Обычно выше |
| Температурная эффективность | Выше | Ниже из-за змеевика |
| Применение гликоля | Ограничено | Удобно |
| Сложность обслуживания | Загрязняется весь контур | Обслуживается оросительный контур |
Преимущества открытой градирни
- высокая эффективность испарительного охлаждения;
- меньшие размеры и масса при сопоставимой мощности;
- более низкая стоимость оборудования;
- простая конструкция без промежуточного змеевика;
- подходит для крупных водоохлаждаемых чиллеров.
Открытая схема рациональна, когда качество циркулирующей воды можно поддерживать водоподготовкой, а подключённое оборудование рассчитано на открытый конденсаторный контур.
Недостатки открытой схемы
Главный недостаток — загрязнение всей системы. Отложения появляются в трубопроводах, конденсаторах чиллеров, фильтрах и арматуре. При неправильной водоподготовке ухудшается теплопередача, растёт давление конденсации и увеличивается энергопотребление.
Также требуются регулярная продувка, очистка и биологический контроль. Зимой наружные трубопроводы, бассейн, форсунки и ороситель должны быть защищены от замерзания.
Преимущества закрытой градирни
- чистый основной контур теплоносителя;
- меньше отложений в чиллере и технологическом оборудовании;
- удобное применение гликоля;
- стабильные гидравлические характеристики;
- подходит для чувствительного и дорогого оборудования.
Закрытые установки часто применяют для дата-центров, компрессоров, печей, лазеров, станков и процессов, где загрязнение теплообменника может привести к дорогостоящему простою.
Недостатки закрытой схемы
Закрытая градирня обычно дороже, тяжелее и крупнее. Змеевик добавляет тепловое и гидравлическое сопротивление. Отложения на его внешней поверхности снижают мощность, поэтому закрытая конструкция не отменяет водоподготовку, а переносит загрязнение на оросительный контур.
Вода и водоподготовка
Обе системы расходуют воду на испарение, продувку и унос капель. В открытой схеме водно-химический режим влияет на весь контур. В закрытой основной теплоноситель остаётся стабильным, но вода бассейна и орошения всё равно требует защиты от накипи, коррозии и биологического роста.
Работа зимой в Казахстане
При выборе промышленной градирни необходимо учитывать расчётную отрицательную температуру. В открытой системе защищают бассейн, трубопроводы, форсунки и ороситель, регулируют вентиляторы и отключают лишние секции при малой нагрузке.
В закрытой градирне основной контур можно заполнить гликолем, но оросительный контур способен замёрзнуть. При длительной остановке его сливают, применяют обогрев бассейна и греющие кабели. Возможность сухой зимней работы должна подтверждаться расчётом производителя.
Как выбрать градирню
Сравнение градирен начинают с допустимости контакта теплоносителя с наружным воздухом. Если загрязнение приемлемо, а приоритетами являются высокая эффективность и меньшая цена, чаще выбирают открытую установку. Если оборудование чувствительно к качеству воды или необходим гликоль, закрытая схема надёжнее.
Дополнительно учитывают мощность, температуры, климат, площадку, шум, расход воды, резервирование и зимнюю эксплуатацию. Сравнивать нужно полную стоимость системы, включая насосы, водоподготовку, очистку и возможные простои.
Типичные ошибки
- выбор только по цене поставки;
- игнорирование качества исходной воды;
- сравнение мощности при разных расчётных условиях;
- отсутствие доступа к бассейну, форсункам и змеевику;
- непроработанный зимний режим и аварийный слив;
- недооценка шума и рециркуляции влажного воздуха;
- отсутствие резерва на критичном объекте.
Итог
Ответ на вопрос открытая или закрытая градирня зависит от требований основного контура. Открытая система эффективнее и дешевле, но сильнее загрязняет воду и оборудование. Закрытая защищает технологический теплоноситель, удобна для гликоля и чувствительных процессов, но имеет дополнительный теплообменник и более высокую стоимость. Инженеры NIKLAND рассчитывают и подбирают градирни с учётом мощности, качества воды, климата Казахстана и режима эксплуатации объекта.
