Ограничения VRF по длине трасс и перепадам высот

Длина трассы VRF — один из основных параметров при проектировании многозональной системы кондиционирования. Даже правильно подобранные по мощности блоки будут работать нестабильно, если превышены допустимые расстояния, перепады высот или нарушено расположение разветвителей. Последствиями становятся потеря производительности, ухудшение возврата масла, рост энергопотребления и аварийные остановки.

Ограничения зависят от конкретной серии оборудования, типа хладагента, количества внутренних блоков и положения наружного блока. Поэтому проектировщик должен использовать руководство производителя выбранной VRF-системы, а не усреднённые значения.

Какие длины учитывают

В расчётах используют несколько величин. Фактическая длина — реальное расстояние трубопровода от наружного блока до внутреннего. Эквивалентная длина дополнительно учитывает сопротивление отводов, рефнетов и других фасонных элементов. Суммарная длина — общая протяжённость всех ветвей системы.

Эти параметры нельзя смешивать. Система может укладываться в ограничение по самому удалённому блоку, но превышать допустимую суммарную длину. Или фактическая трасса будет допустимой, а эквивалентная окажется слишком большой из-за множества поворотов.

Максимальная длина VRF-трассы

Максимальная длина VRF-трассы устанавливается отдельно для каждой серии. У современных систем расстояние до наиболее удалённого внутреннего блока может составлять десятки и даже сотни метров, но одно максимальное число не описывает все ограничения.

Производители отдельно нормируют:

• длину от наружного блока до первого разветвления;
• длину после первого рефнета до крайнего внутреннего блока;
• разницу между самой короткой и самой длинной ветвью;
• суммарную длину всех трубопроводов;
• допустимую длину после отдельных разветвителей;
• ограничения для групп внутренних блоков разной мощности.

Чем ближе проект к предельным значениям, тем важнее точный расчёт диаметров труб и проверка схемы в программе производителя.

Перепад высот VRF

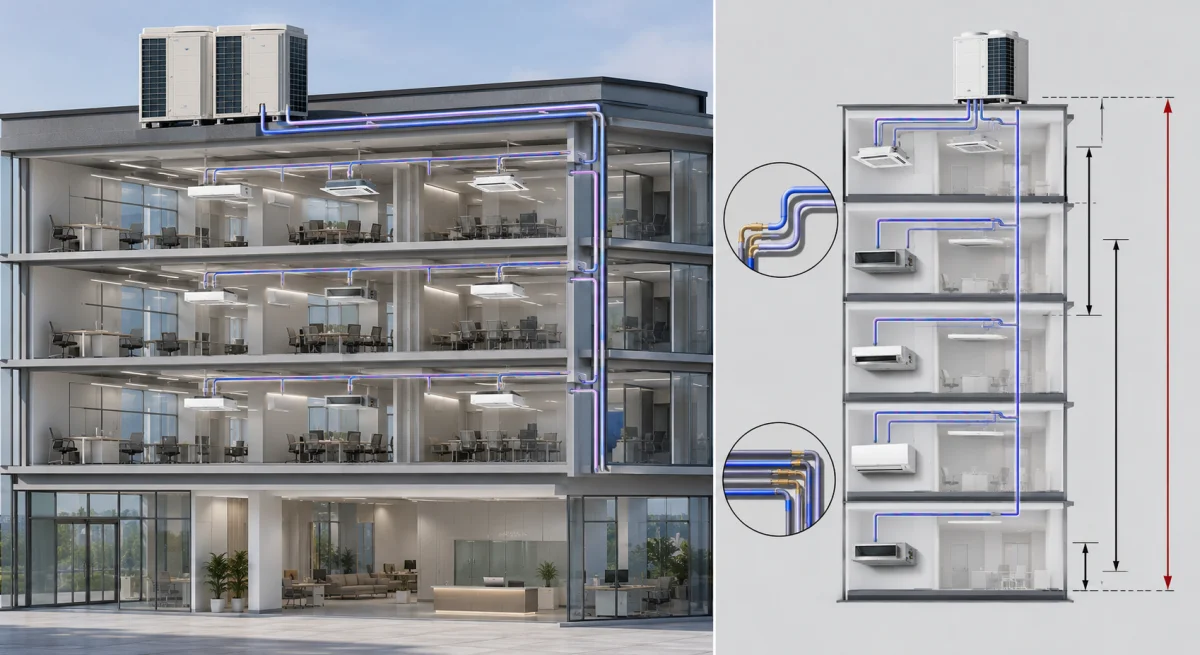

Перепад высот VRF влияет на движение хладагента и возврат масла в компрессор. Отдельно проверяется расстояние между наружным и внутренними блоками, а также между самым верхним и самым нижним внутренним блоком.

Допустимое значение может отличаться в зависимости от того, расположен наружный блок выше или ниже внутренних. При установке на кровле и при размещении внизу здания условия движения жидкого и газообразного хладагента различаются. Для многоэтажного объекта дополнительно проверяют вертикальное распределение внутренних блоков по этажам.

Фреоновая магистраль VRF

Фреоновая магистраль VRF состоит из медных жидкостных и газовых труб, теплоизоляции, рефнетов, креплений и сервисных элементов. Диаметр труб меняется по мере разделения потока. Участки рядом с наружным блоком обычно имеют большее сечение, поскольку через них проходит хладагент для всей подключённой группы.

Диаметр нельзя выбирать только по размеру патрубков оборудования. Для каждого участка учитывают суммарную мощность внутренних блоков после него. Слишком маленькая труба увеличивает потери давления, а слишком большая может снизить скорость газа и ухудшить возврат масла.

Рефнеты VRF

Рефнеты VRF — специальные разветвители для равномерного распределения хладагента. Их нельзя заменять обычными тройниками. Геометрия фирменного элемента рассчитана на работу с двухфазным потоком и влияет на стабильность внутренних блоков.

При монтаже соблюдают допустимое положение, направление потока и прямые участки до и после разветвителя. Рефнет подбирают по суммарной мощности оборудования, расположенного после точки разделения. Неверный типоразмер или неправильная ориентация увеличивают сопротивление и нарушают распределение хладагента.

Эквивалентная длина

Каждый поворот и разветвитель создаёт дополнительное сопротивление. Поэтому к фактической длине добавляют условные метры, соответствующие фасонным элементам. Два объекта с одинаковым расстоянием между блоками могут иметь разную эквивалентную длину: прямая трасса работает легче маршрута с многочисленными обходами балок и коммуникаций.

Дополнительная заправка хладагента

Заводской объём хладагента рассчитан на ограниченную базовую длину труб. Если трасса длиннее, требуется дополнительная заправка. Массу рассчитывают по длинам и диаметрам жидкостных участков согласно таблице производителя.

Недостаточная заправка снижает мощность и может вызвать перегрев компрессора. Избыточная повышает давление и создаёт риск попадания жидкости в компрессор. Заправлять VRF-систему только по показаниям манометров без расчёта массы нельзя.

Возврат масла

Компрессорное масло перемещается вместе с хладагентом и должно возвращаться в наружный блок. Низкая скорость газа, неправильный диаметр или чрезмерный вертикальный подъём могут задерживать масло в трубах. Автоматические циклы возврата масла не исправляют грубые ошибки проекта.

Если техническое руководство требует маслоподъёмные петли, специальные участки стояков или дополнительные ограничения, их необходимо выполнить точно.

Проектирование трасс кондиционирования

Проектирование трасс кондиционирования начинается после определения мощности и расположения всех блоков. Затем выбирают шахты и коридоры, строят дерево разветвлений и рассчитывают каждый участок.

1. Разместить внутренние и наружные блоки.
2. Построить принципиальную схему трубопроводов.
3. Рассчитать фактические и эквивалентные длины.
4. Проверить перепады высот.
5. Подобрать диаметры труб и рефнеты.
6. Рассчитать дополнительную заправку.
7. Проверить проект в программе производителя.

Для сложных объектов фирменное программное обеспечение обязательно. Оно проверяет комбинацию блоков, коэффициент подключения, длины, перепады и массу дополнительного хладагента.

Монтажные требования

Правильный расчёт можно испортить некачественным монтажом. Медные трубы должны быть чистыми и предназначенными для холодильных систем. Пайку выполняют с продувкой азотом, после сборки проводят опрессовку, проверку герметичности и глубокое вакуумирование.

Теплоизоляция должна быть непрерывной, включая рефнеты и соединения. Трубы крепят без провисания и повреждения изоляции. Фактические длины и изменения маршрута необходимо внести в исполнительную документацию до закрытия потолков и шахт.

Типичные ошибки

• использование одного максимального значения без проверки остальных;
• смешивание фактической и эквивалентной длины;
• неправильный расчёт перепада между внутренними блоками;
• подбор труб только по патрубкам оборудования;
• замена рефнетов обычными тройниками;
• неверная ориентация разветвителей;
• отсутствие расчёта дополнительной заправки;
• изменение маршрута на монтаже без повторной проверки;
• отсутствие исполнительной схемы.

Итог

Длина трассы VRF должна проверяться вместе с суммарной и эквивалентной длиной, перепадами высот, диаметрами труб и расположением рефнетов. Универсального предела для всех систем нет: допустимые значения определяются конкретной серией и документацией производителя. Инженеры NIKLAND проектируют VRF-системы, рассчитывают фреоновые магистрали, подбирают разветвители и проверяют схему с учётом архитектуры здания.
