Кассетный или канальный кондиционер — один из самых частых вопросов при выборе оборудования для офиса, магазина, ресторана, клиники или другого коммерческого помещения. Оба типа внутренних блоков устанавливаются за потолком, но отличаются способом подачи воздуха, требованиями к монтажу, внешним видом, уровнем шума и возможностями зонирования.
Кассетный блок подаёт воздух через декоративную потолочную панель, обычно в четырёх направлениях. Канальный блок полностью скрывается и соединяется с помещением воздуховодами, решётками и диффузорами. Поэтому выбирать нужно не только по мощности, но и по планировке, высоте потолка, интерьеру и режиму работы.
Как работает кассетный кондиционер

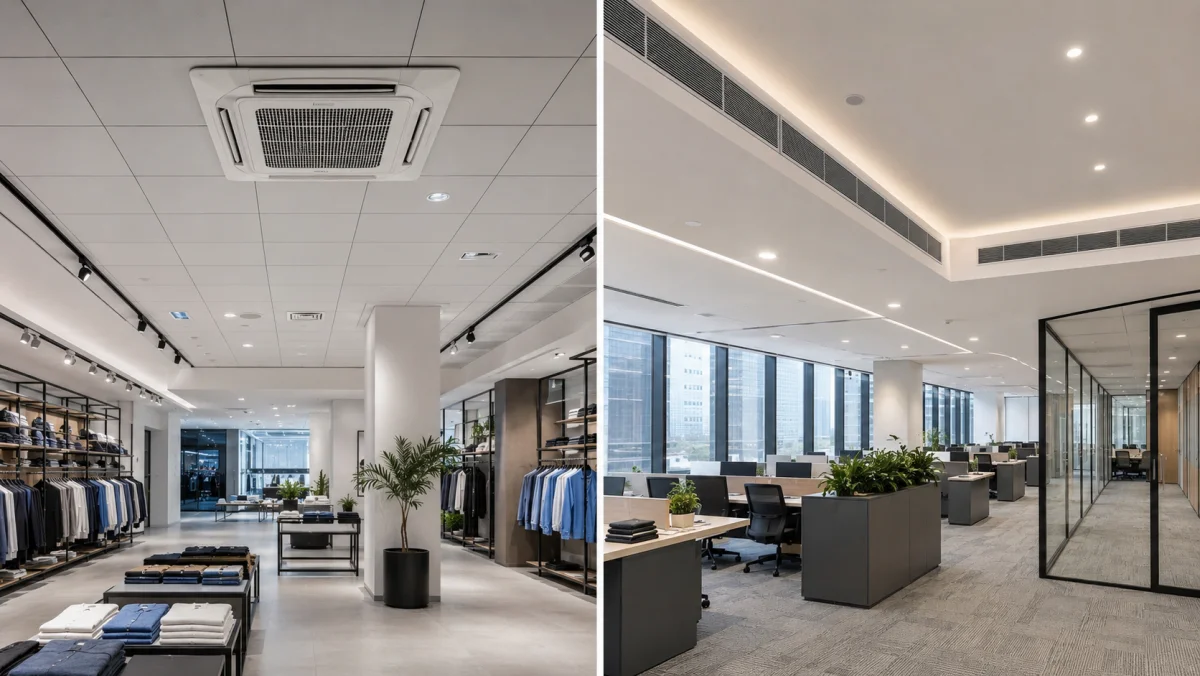

Корпус кассетного блока находится в межпотолочном пространстве, а в помещении видна только панель. Воздух забирается через центральную часть, проходит через фильтр и теплообменник, после чего распределяется по сторонам.
Четырёхпоточные кассеты удобны для открытых помещений без большого количества перегородок. Существуют также однопоточные, двухпоточные и компактные модели для потолков с ограниченным шагом или небольшой высотой.
Как работает канальный кондиционер
Канальный блок полностью скрывается над потолком или в технической зоне. От него прокладывается сеть воздуховодов к решёткам и диффузорам. Возвратный воздух поступает через отдельную решётку и воздуховод либо через предусмотренное проектом запотолочное пространство.
Такая схема позволяет подавать воздух в несколько точек и точнее учитывать геометрию помещения. Но для неё необходим аэродинамический расчёт, правильный подбор внешнего статического давления и место под воздуховоды.
Сравнение кассетного и канального кондиционера
| Параметр | Кассетный | Канальный |
|---|---|---|
| Внешний вид | Видна потолочная панель | Видны только решётки |
| Подача воздуха | От одной точки в несколько сторон | По сети воздуховодов |
| Монтаж | Проще | Сложнее |
| Зонирование | Обычно одна зона | Возможно несколько зон |
| Место за потолком | Только под блок и дренаж | Под блок, воздуховоды и арматуру |
| Сервис | Через панель | Через сервисные люки |
Распределение воздуха
Кассетный блок хорошо работает в открытом офисе, торговом зале или зоне ожидания. Потоки расходятся от центра и перемешивают воздух по площади. При правильном размещении один блок способен обслуживать большую открытую зону.
Канальная система позволяет разместить решётки вдоль витрин, фасадного остекления, рабочих мест или проходов. Это даёт больше свободы, но неправильный расчёт вызывает шум, сквозняки и неравномерную температуру.
Кондиционер для офиса
Кондиционер для офиса выбирают по планировке. Для open space с равномерной нагрузкой кассетный блок обычно проще и дешевле. Он не требует длинных воздуховодов и легко обслуживается через нижнюю панель.
Для кабинетов, переговорных и помещений сложной формы канальный вариант часто удобнее. Однако один канальный блок не обеспечивает независимую температуру в каждом кабинете без моторизованных клапанов, отдельных датчиков и зональной автоматики.
Кондиционер для магазина
Кондиционер для магазина должен учитывать посетителей, освещение, витрины, холодильное оборудование и входные двери. В открытом торговом зале кассетные блоки хорошо сочетаются со стандартным модульным потолком.
Канальная система полезна для бутиков и помещений с дизайнерским интерьером, где оборудование нужно скрыть. Щелевые диффузоры и компактные решётки легче интегрировать в потолок и подать воздух вдоль витрин.
Требования к потолку
Кассетному блоку требуется место под корпус, дренаж и сервис. Размеры необходимо проверить до монтажа потолка. Если межпотолочного пространства недостаточно, блок невозможно установить без снижения отметки потолка.
Канальная схема требует ещё больше места: под корпус, воздуховоды, переходы, шумоглушители и клапаны. Чем выше расход и больше количество решёток, тем крупнее сеть. Поэтому чистая высота помещения должна быть согласована с проектом вентиляции и кондиционирования.
Уровень шума
Кассетный блок расположен непосредственно над обслуживаемой зоной, поэтому звук вентилятора слышен в помещении. На низкой скорости современные модели работают тихо, но при максимальном расходе шум возрастает.
Канальный блок можно удалить от рабочих мест и дополнить шумоглушителем. Но завышенная скорость в воздуховодах или слишком маленькие решётки создадут аэродинамический шум. Тихая работа зависит от расчёта, а не только от паспортных характеристик блока.
Свежий воздух и вентиляция
Ни кассетный, ни обычный канальный кондиционер не заменяют приточную вентиляцию. Они в основном рециркулируют воздух внутри помещения. Некоторые модели допускают небольшой подмес наружного воздуха, но этого часто недостаточно для нормативного воздухообмена.
Правильная климатическая система коммерческого помещения включает отдельный расчёт притока и вытяжки. Вентиляция подаёт свежий воздух, а кондиционеры снимают тепловую нагрузку.
Зонирование
Кассетный блок обычно обслуживает одну открытую зону. Для отдельных помещений устанавливают разные внутренние блоки, что упрощает индивидуальное управление температурой.
Канальный блок может работать на несколько помещений, но без зональной автоматики их температура будет зависеть от одного датчика. Для независимого управления нужны клапаны, отдельные термостаты, байпас и согласованный алгоритм работы.
Когда лучше кассетный кондиционер
- открытый офис или торговый зал;
- стандартный подвесной потолок;
- одна температурная зона;
- важны простой монтаж и обслуживание;
- видимая потолочная панель допустима.
Когда лучше канальный кондиционер
- помещение сложной формы;
- нужно полностью скрыть внутренний блок;
- требуется несколько точек подачи воздуха;
- воздух нужно направить вдоль витрин или фасада;
- есть достаточное место за потолком;
- предусмотрено зональное управление.
Типичные ошибки
- выбор только по мощности без анализа воздушных потоков;
- кассета рядом с перегородкой или прямо над рабочим местом;
- канальная сеть без расчёта давления и скорости;
- отсутствие сервисных люков;
- попытка заменить кондиционером вентиляцию;
- обслуживание нескольких кабинетов без зональной автоматики;
- игнорирование дренажа и высоты потолка.
Итог
В вопросе кассетный или канальный кондиционер нет универсального победителя. Кассетный вариант проще, дешевле и эффективен в открытых помещениях. Канальный обеспечивает скрытый монтаж и гибкое распределение воздуха, но требует больше места и качественного проекта. Инженеры NIKLAND подбирают климатические системы для офисов, магазинов и других коммерческих объектов с учётом нагрузки, планировки, вентиляции и интерьера.
