Внутренние блоки VRF определяют воздухораспределение, уровень шума, внешний вид и удобство обслуживания. Кассетные, канальные, настенные и напольно-потолочные модели решают разные задачи.
При выборе учитывают мощность, расход воздуха, потолочное пространство, направление струи, шум, дренаж и сервисный доступ. В одном здании часто используют несколько типов блоков.
Какие типы внутренних блоков применяются

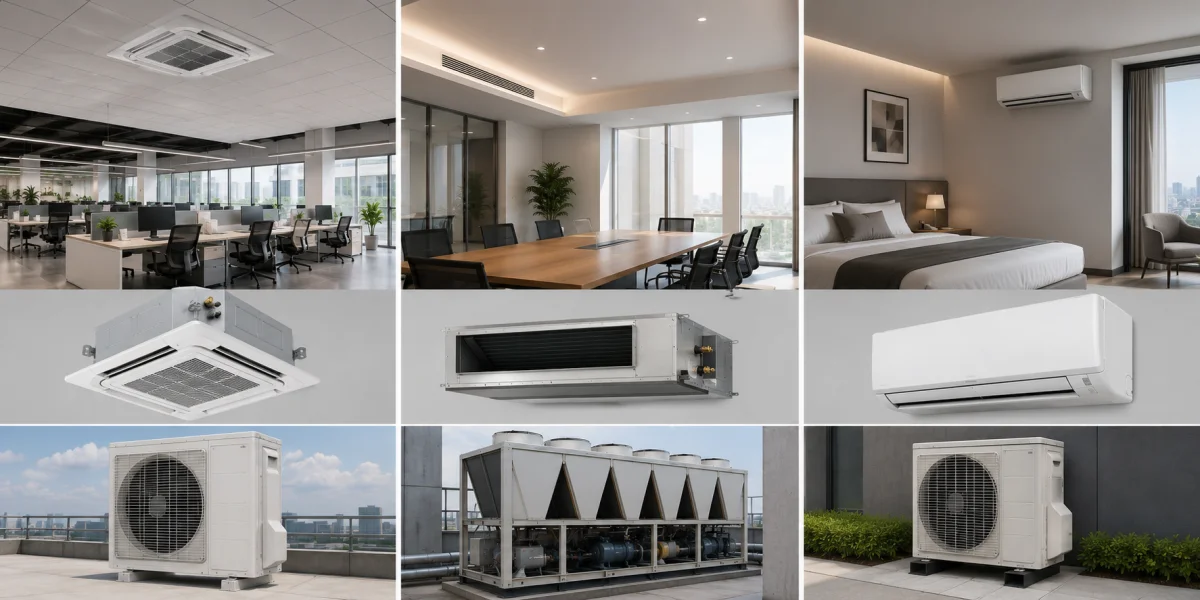

Основные типы внутренних блоков VRF — кассетные, канальные, настенные и напольно-потолочные. Кассетные подают воздух из подвесного потолка, канальные работают через воздуховоды, настенные подходят для помещений без потолочного пространства, а напольно-потолочные устанавливаются у стены или под потолком.
Кассетный блок VRF
Кассетный блок VRF монтируется в подвесной потолок, оставляя видимой декоративную панель. Четырёхсторонняя подача подходит для офисов, магазинов, ресторанов и переговорных. Нужно проверить высоту корпуса, положение светильников и сервисный доступ к фильтру, вентилятору, теплообменнику и дренажу.
Канальный кондиционер
Канальный кондиционер скрывается за потолком и подаёт воздух через решётки и диффузоры. Он позволяет гибко распределить поток и не влияет на интерьер. Ключевой параметр — внешнее статическое давление: если сопротивление воздуховодов, фильтров и решёток выше возможностей вентилятора, фактический расход уменьшится.
Настенный блок VRF
Настенный блок VRF устанавливается на стене и не требует подвесного потолка. Он удобен для кабинетов, небольших офисов, гостиничных номеров и реконструкции. Монтаж и обслуживание проще, но блок заметен в интерьере и подаёт воздух из одной точки, поэтому его нельзя направлять на рабочие места или кровати.
Напольно-потолочный кондиционер
Напольно-потолочный кондиционер устанавливается у стены или под потолком и создаёт дальнюю направленную струю. Он подходит для залов без подвесного потолка, реконструируемых помещений и зон сложной формы. При выборе проверяют дальнобойность, шум и отсутствие сквозняков.
Подбор по мощности
Мощность выбирают по тепловой нагрузке помещения с учётом людей, освещения, оборудования, наружного воздуха, солнца и ограждений. Дополнительно проверяют коэффициент подключения к наружному блоку, длину трасс, перепады высот и наружную температуру.
Расход воздуха и шум
Высокая скорость увеличивает производительность, но повышает шум и скорость воздуха. Для кабинетов, переговорных и гостиничных номеров желательно покрывать основную нагрузку на низкой или средней скорости. Канальные блоки оценивают вместе с воздуховодами и шумоглушителями.
Дренаж и конденсат
Кассетные и канальные блоки часто имеют дренажный насос. Трубопровод должен иметь правильный уклон и доступ для очистки. Ошибки вызывают протечки и запахи, а фреоновые трубы и соединения необходимо непрерывно теплоизолировать.
Сервисный доступ
Для скрытых блоков предусматривают люки, позволяющие снять фильтр, вентилятор, двигатель, поддон и электронику. Доступ нужен также к разветвителям и соединениям трассы. Неправильное расположение люка увеличивает стоимость обслуживания и ремонта.
Как выбрать блок для офиса
Для открытого офиса с подвесным потолком удобны кассетные блоки, для кабинетов — настенные или компактные канальные, для премиального интерьера — скрытые модели с линейными диффузорами. Переговорные рассчитывают отдельно по максимальной загрузке.
Управление и зонирование
Каждый внутренний блок имеет собственный пульт, датчик и адрес, поэтому режим, температуру и скорость вентилятора можно задавать по зонам. Один блок не следует использовать для помещений с разными нагрузками и графиками.
Если канальный блок обслуживает несколько комнат, термостат измеряет температуру только в одной точке либо по усреднённому алгоритму. При закрытых дверях условия могут заметно отличаться. Для действительно независимого регулирования помещения разделяют на отдельные зоны или используют воздушные клапаны с согласованной автоматикой.
Нужна ли подача наружного воздуха
Внутренние блоки VRF в основном рециркулируют воздух помещения и не заменяют приточную вентиляцию. Для офисов, магазинов, гостиниц и общественных зданий наружный воздух подают отдельной вентиляционной установкой либо через предусмотренное производителем подключение, если его расход и давление подходят проекту.
Приточный воздух создаёт дополнительную тепловую и влажностную нагрузку, которую необходимо учитывать при подборе внутренних и наружных блоков. Подача неподготовленного зимнего или летнего воздуха непосредственно в зону всасывания может ухудшить комфорт и привести к недостаточной мощности.
Последовательность выбора
- рассчитать тепловую нагрузку каждого помещения;
- определить требуемое количество независимых зон;
- проверить наличие подвесного потолка и свободного пространства;
- выбрать схему воздухораспределения и допустимый шум;
- проверить мощность, расход воздуха и статическое давление;
- спроектировать фреоновые трассы, дренаж и электропитание;
- предусмотреть сервисные люки и доступ к соединениям;
- проверить совместимость всех блоков с выбранной серией VRF.
Пусконаладка
После монтажа проверяют адресацию, связь с наружным блоком, режимы охлаждения и обогрева, температуру воздуха, работу дренажных насосов и пультов. Для канальных моделей измеряют фактический расход и балансируют решётки, а для кассетных и напольно-потолочных оценивают направление струи в рабочей зоне.
Исполнительная документация должна содержать расположение блоков, разветвителей, трасс и сервисных люков. Это ускоряет диагностику и снижает риск повреждения отделки при дальнейшем обслуживании.
Типичные ошибки
- выбор блока только по мощности;
- отсутствие проверки высоты потолка и сервисных зон;
- слишком высокая скорость воздуха в рабочей зоне;
- неправильный расчёт давления канального блока;
- один блок на помещения с разными режимами;
- непроработанный дренаж и теплоизоляция;
- размещение потока прямо на людей.
Итог
Внутренние блоки VRF выбирают по архитектуре, тепловой нагрузке, шуму, способу воздухораспределения и условиям обслуживания. Кассетные подходят для открытых помещений с подвесным потолком, канальные — для скрытого монтажа, настенные — для простых и реконструируемых объектов, а напольно-потолочные — для залов без потолочного пространства. Инженеры NIKLAND подбирают и проектируют VRF-системы с учётом назначения помещений, трасс, автоматики и климатических условий Казахстана.
