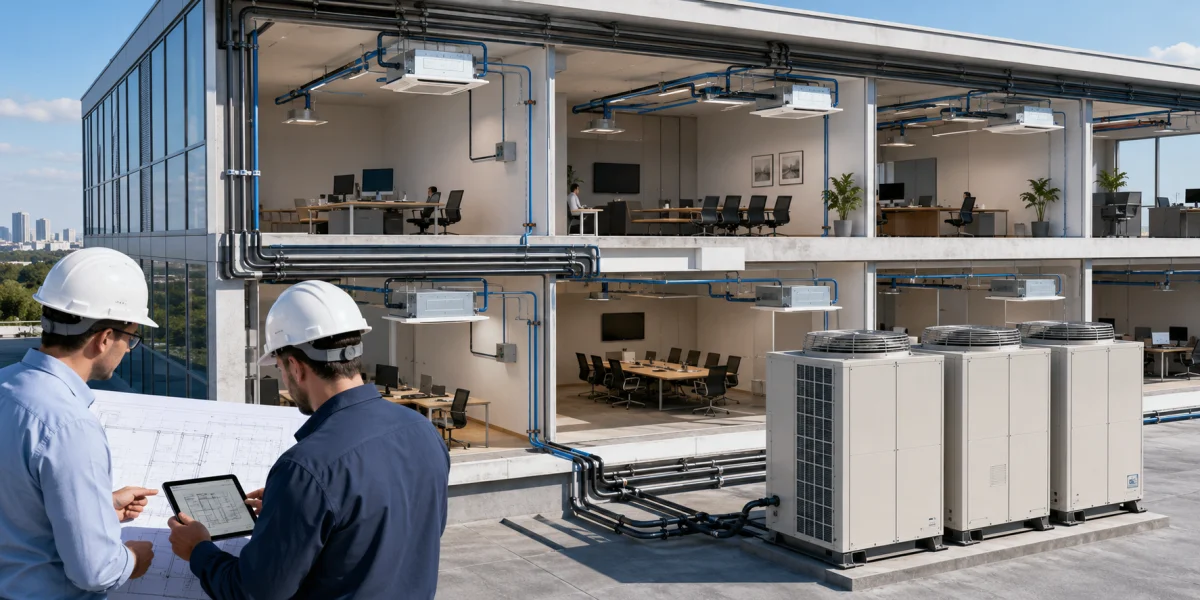

Как рассчитать мощность VRF-системы

Расчёт VRF системы начинается с определения холодильной и тепловой нагрузки каждого помещения. Затем подбирают внутренние блоки, наружный модуль, коэффициент подключения, трассы и проверяют ограничения производителя.

Ошибочный подбор приводит к перегреву, нестабильной температуре и лишним затратам. Слишком большой наружный блок также не является преимуществом: он дороже и хуже работает при малой нагрузке.

Что входит в расчёт VRF-системы

Расчёт включает теплопритоки и теплопотери, подбор внутренних и наружного блоков, коэффициент подключения, длины труб, объём хладагента, дренаж, питание и автоматику. Учитываются режим работы, фасады, люди, освещение, оборудование, наружный воздух и резервирование.

Расчёт нагрузки по помещениям

Для каждого помещения учитывают стены, окна, солнце, людей, освещение, компьютеры, оборудование и наружный воздух. Правило «100 Вт на квадратный метр» не учитывает остекление, ориентацию и реальные тепловыделения, поэтому подходит только для грубой предварительной оценки.

Подбор внутренних блоков

Подбор внутренних блоков выполняют по нагрузке каждой зоны. Проверяют тип блока, расход воздуха, шум, высоту монтажа, распределение струи и сервисный доступ. Каталожную мощность корректируют по фактическим температурам и условиям трассы.

Холодопроизводительность и теплопроизводительность

Для лета рассчитывают холодильную нагрузку, для зимы — теплопотери и доступную теплопроизводительность наружного блока. В Казахстане важно проверять работу при расчётном морозе, снижение мощности, размораживание и необходимость резервного отопления.

Суммарная подключённая мощность

После выбора внутренних блоков складывают их номинальные мощности. Эта сумма не всегда равна мощности наружного блока, поскольку разные помещения достигают пика в разное время. Проектировщик оценивает профиль нагрузки, а не только итог по каталогам.

Коэффициент подключения VRF

Коэффициент подключения VRF — отношение суммы внутренних блоков к мощности наружного. Если внутренние блоки имеют 120 кВт, а наружный — 100 кВт, коэффициент равен 120%.

Максимально разрешённое производителем значение не следует использовать автоматически. При высокой одновременной нагрузке мощность распределяется между зонами, и отдельные помещения могут не получить расчётный холод.

Коэффициент одновременности

Он показывает, какая доля зон может потребовать полную мощность одновременно. Для офисов с переменной загрузкой значение может быть ниже, чем для торгового зала или производства. Серверные и постоянно нагруженные помещения рассчитывают практически без снижения.

Расчёт наружного блока VRF

Расчёт наружного блока VRF выполняют по максимальной одновременной нагрузке. Проверяют мощность при расчётной температуре, длине трасс, перепадах высот и выбранной комбинации внутренних блоков. Итоговую схему подтверждают в программе производителя.

Влияние длины трасс

Длинные трассы и большие перепады высот снижают доступную мощность и увеличивают дополнительную заправку хладагента. Производитель ограничивает общую длину, расстояние до удалённого блока и перепады. Поэтому трассы проектируют до окончательного выбора оборудования.

Поправка на наружную температуру

В сильную жару холодопроизводительность снижается, а при морозе уменьшается теплопроизводительность и появляются циклы размораживания. Расчёт ведут по проектным параметрам конкретного города, а не по средней температуре.

Влияние вентиляционного воздуха

Если наружный воздух полностью обрабатывает приточная установка, VRF снимает нагрузку помещения. Неподготовленный приток добавляет холод, тепло и влагу. При большом расходе наружного воздуха может потребоваться центральное охлаждение и осушение.

Пример предварительного подбора

Предположим, после расчёта помещений суммарная номинальная мощность внутренних блоков составила 84 кВт. Анализ графиков показывает, что максимальная одновременная нагрузка равна 68 кВт. Наружный блок предварительно выбирают не только по значению 68 кВт, но и по скорректированной мощности в расчётную жару и при фактической длине трасс.

Если выбранный наружный блок имеет номинальную мощность 70 кВт, коэффициент подключения составит 120%. Такая комбинация может быть допустима, но проектировщик должен убедиться, что при одновременной работе критичных зон доступная мощность не окажется ниже их суммарной потребности.

Зонирование и разделение систем

Не всегда выгодно подключать всё здание к одному наружному модулю. Помещения с разным графиком, назначением или требованиями к резервированию лучше разделять на независимые системы. Это упрощает управление, снижает влияние аварии и позволяет отключать часть оборудования вне рабочего времени.

Серверные, диспетчерские и другие критичные помещения обычно не включают в общую одновременность офисов. Для них предусматривают отдельную систему или резервный кондиционер. Также отдельно рассматривают зоны с круглосуточной работой и помещения, где одновременно нужны охлаждение и обогрев.

Проектирование VRF и рабочая документация

Проектирование VRF завершается не перечнем моделей, а комплектом схем и чертежей. На планах показывают внутренние и наружные блоки, трубопроводы, рефнеты, дренаж, питание, кабели связи и сервисные зоны. В аксонометрической схеме указывают диаметры, длины и перепады высот.

Спецификация должна соответствовать расчётной программе производителя. После изменения модели блока, маршрута трубы или высоты необходимо повторно проверить комбинацию. Исполнительная документация после монтажа нужна для обслуживания, поиска утечек и точного восстановления объёма хладагента.

Типичные ошибки

• подбор мощности только по площади;
• сложение внутренних блоков без анализа одновременности;
• использование максимального коэффициента подключения без проверки нагрузки;
• игнорирование поправок на длину трасс и наружную температуру;
• неучтённый приточный воздух;
• подбор отопления только по номинальной мощности;
• отсутствие резервирования для критичных помещений.

Порядок расчёта

1. собрать архитектурные и технологические данные;
2. рассчитать нагрузки по каждому помещению;
3. подобрать типы и мощности внутренних блоков;
4. определить максимальную одновременную нагрузку;
5. выбрать наружный блок и коэффициент подключения;
6. проверить трассы, высоты и поправочные коэффициенты;
7. рассчитать хладагент, питание, дренаж и автоматику;
8. проверить систему в программе производителя.

Итог

Расчёт VRF системы — это не простое сложение мощностей внутренних блоков. Необходимо учесть реальные нагрузки помещений, одновременность, коэффициент подключения, наружную температуру, длины трасс и режим отопления. Инженеры NIKLAND выполняют подбор мощности VRF, расчёт наружных и внутренних блоков и проектирование VRF-систем для коммерческих и промышленных объектов Казахстана.
