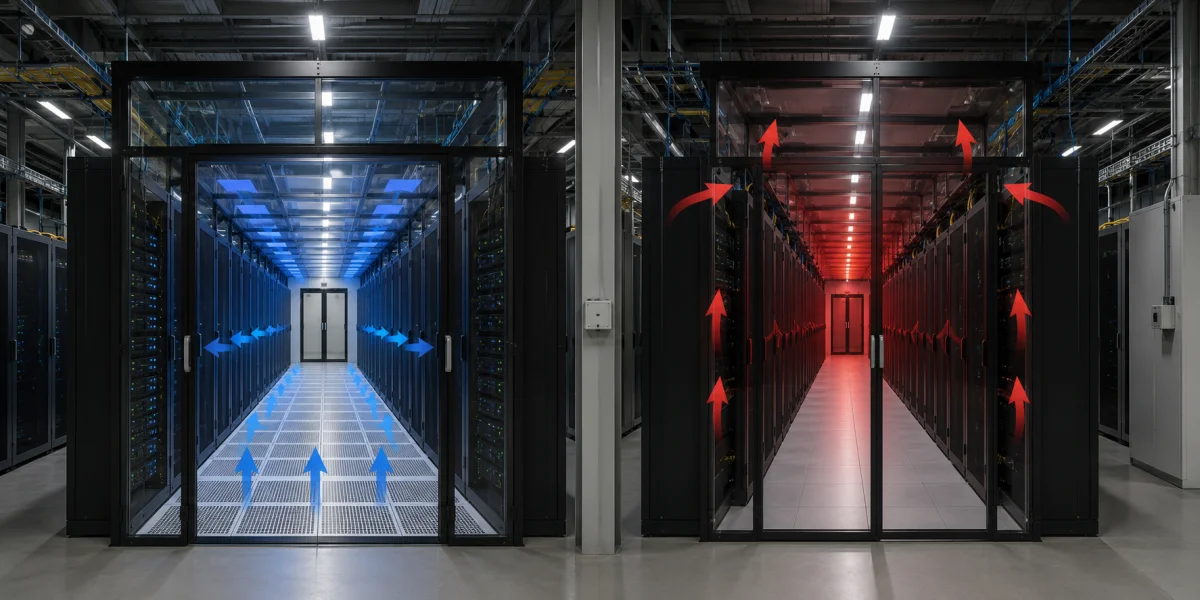

Холодный и горячий коридор ЦОД — это схема размещения стоек, при которой фронтальные стороны серверов обращены друг к другу, а тыльные образуют отдельную горячую зону. Холодный воздух подаётся к входам оборудования, а нагретый поток отдельно возвращается к системе охлаждения.
Схема уменьшает смешивание и помогает устранять локальный перегрев. Для результата нужны не только правильные ряды, но и герметизация отверстий, заглушки в стойках и достаточный расход через каждую зону.
Как формируется холодный коридор
Холодный коридор находится между фронтальными сторонами рядов. Воздух подаётся через фальшпол, потолочные диффузоры, воздуховоды или внутрирядные кондиционеры. Температура должна быть стабильной по длине и высоте стоек; перегрев верхних юнитов указывает на неравномерную подачу или подмешивание горячего воздуха.
Что такое горячий коридор
Горячий коридор образуется между тыльными сторонами стоек. Нагретый воздух направляется к прецизионным кондиционерам, потолочному пленуму или вытяжным каналам. Высокая температура здесь допустима, если поток не возвращается к входам серверов; более тёплый возврат даже улучшает работу теплообменников.
Почему смешивание воздуха опасно
При рециркуляции горячий воздух попадает к входам серверов, повышая скорость вентиляторов, шум и риск аварии. При байпасе холодный воздух возвращается к кондиционерам, не проходя через оборудование. Установка видит низкую температуру возврата, хотя отдельные стойки перегреваются.
Изоляция холодного коридора
Изоляция холодного коридора отделяет зону подачи дверями, крышей и боковыми панелями. Холодный воздух удерживается перед стойками и проходит через серверы. При проектировании учитывают доступ персонала, пожаротушение и небольшое положительное давление без чрезмерных утечек.
Изоляция горячего коридора
При горячей изоляции закрывается пространство между тыльными сторонами стоек, а нагретый воздух направляется к возврату кондиционеров или в потолочный канал. Основной зал остаётся прохладнее. Решение требует герметичных соединений и свободного пути возвратного воздуха.
Какой вариант выбрать
Выбор зависит от схемы охлаждения, потолка, фальшпола и расположения кондиционеров. Холодную изоляцию часто применяют при напольной подаче, горячую — при верхнем возврате. В действующем ЦОД дополнительно учитывают поэтапный монтаж без остановки оборудования.
Воздушные потоки ЦОД
Воздушные потоки ЦОД должны соответствовать мощности стоек. Недостаточная подача вызывает подсос горячего воздуха, избыточная — байпас. Расход оценивают по тепловой нагрузке и разнице температур, поэтому стойки разной плотности требуют индивидуальной балансировки.
Охлаждение серверных стоек
Охлаждение серверных стоек рассчитывают по фактической мощности и резерву роста. Стойки на 5 и 25 кВт требуют разных расходов. Для высокой плотности применяют внутрирядные блоки, задние двери с теплообменником или жидкостное охлаждение. Горячие точки часто возникают в верхних юнитах и возле плотной кабельной разводки.
Герметизация коридоров
Герметизация коридоров включает заглушки в пустых юнитах, щёточные вводы вокруг кабелей и панели между стойками. Небольшие щели создают заметное смешивание. После монтажа направление воздуха и утечки проверяют дымовым тестом или измерениями.
Устранение перегрева серверов
Устранение перегрева серверов начинают с измерения температуры на входе, перепада по высоте и расхода воздуха. Часто проблему решают заглушки, перенос плит, устранение препятствий или балансировка. Для перегруженной стойки может потребоваться отдельный блок либо жидкостное охлаждение.
Контроль температуры и давления
Температуру измеряют перед стойками на нескольких высотах, в горячем коридоре и возврате. Дифференциальное давление показывает достаточность подачи: высокое усиливает утечки, низкое вызывает подсос. Данные передают в BMS или DCIM для анализа трендов.
Энергоэффективность
Разделение потоков позволяет повысить температуру подачи, улучшить эффективность холодильных машин и расширить свободное охлаждение. После герметизации систему обязательно балансируют и пересматривают уставки, иначе потенциальная экономия не реализуется.
Аудит воздушных потоков
Перед проектированием или модернизацией выполняют аудит серверного зала. Фиксируют мощность каждой стойки, температуру воздуха на входе и выходе, скорость вентиляторов, расположение кондиционеров, перфорированных плит и кабельных вводов. По результатам строят карту горячих точек и определяют зоны рециркуляции и байпаса.
Полезно сравнить суммарный расход охлаждающего оборудования с потребностью серверов. Если кондиционеры подают значительно больше воздуха, чем потребляют стойки, часть потока неизбежно обходит оборудование. Если расход меньше, стойки подсасывают горячий воздух из помещения. После измерений корректируют заслонки, скорость вентиляторов и распределение подачи.
Расчёт по тепловой мощности
Ориентировочный расход воздуха связан с тепловой мощностью стойки и допустимым нагревом воздуха при прохождении через серверы. Чем выше мощность и меньше допустимая разница температур, тем больший расход требуется. Расчёт выполняют для каждого ряда и наиболее нагруженных стоек отдельно.
Важно учитывать отказ одного кондиционера и режим резервирования. При схеме N+1 оставшееся оборудование должно сохранить допустимую температуру на входах серверов, а воздушные потоки не должны резко измениться после переключения.
Пусконаладка после герметизации
После установки дверей, крыши и заглушек повторно измеряют температуры и давление, балансируют плиты и заслонки, проверяют аварийные режимы и работу автоматики. Затем постепенно повышают уставку подачи, контролируя самые горячие точки.
Итоговые значения фиксируют как базовые: температуру по высоте стоек, перепад давления, нагрузку кондиционеров и скорость вентиляторов. Эти данные позволяют заметить ухудшение после установки нового оборудования или изменения мощности рядов.
Типичные ошибки
- чередование стоек без единого направления фронта и тыла;
- отсутствие заглушек в пустых юнитах;
- перфорированные плиты в горячих коридорах;
- негерметичные кабельные вводы и промежутки между стойками;
- одинаковый расход для стоек разной мощности;
- контроль температуры только возле кондиционера;
- снижение уставки вместо устранения смешивания потоков.
Итог
Холодный и горячий коридор ЦОД позволяют разделить подачу и возврат воздуха, уменьшить смешивание и повысить эффективность охлаждения. Но сама расстановка стоек недостаточна: необходимы изоляция, герметизация, балансировка и постоянный контроль температуры. Инженеры NIKLAND проектируют и модернизируют охлаждение дата-центров с учётом плотности стоек, резервирования, воздушных потоков и климатических условий Казахстана.
