Двухтрубная и трёхтрубная VRF — это два основных варианта построения многозонной системы кондиционирования. Внешне они могут использовать похожие внутренние и наружные блоки, но отличаются логикой работы, количеством магистралей и возможностью одновременно охлаждать одни помещения и обогревать другие.
Двухтрубная схема проще и дешевле. Все внутренние блоки, подключённые к одному холодильному контуру, работают либо на охлаждение, либо на обогрев. Трёхтрубная система сложнее, но поддерживает рекуперацию тепла и независимую работу зон. Выбор зависит от назначения здания, характера нагрузок, климата и требований пользователей.

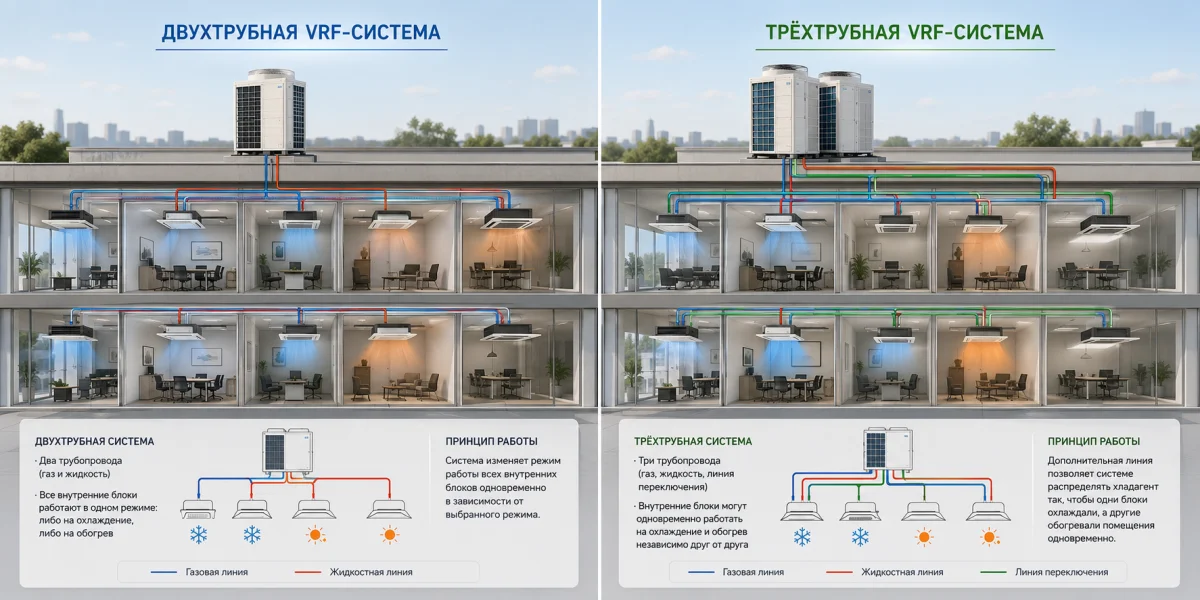

Как работает двухтрубная VRF-система
Между наружным и внутренними блоками проходят две магистрали хладагента. Наружный блок переключает весь контур между охлаждением и обогревом. Внутренние блоки можно выключать и настраивать индивидуально, но они не могут работать в противоположном режиме относительно всей системы.
Как работает трёхтрубная VRF-система
Трёхтрубная VRF система использует линии жидкого хладагента, газа высокого давления и газа низкого давления. Распределительные модули направляют поток в каждую зону. Одни внутренние блоки могут охлаждать, а другие одновременно обогревать, передавая тепло между помещениями.
Одновременное охлаждение и обогрев
Одновременное охлаждение и обогрев нужны зданиям с разной ориентацией фасадов и внутренними теплопритоками. Южные помещения могут перегреваться, а северные в это же время нуждаться в тепле. Двухтрубная система требует общего режима, а трёхтрубная решает обе задачи в одном контуре.
Рекуперация тепла VRF
Рекуперация тепла VRF означает перенос тепловой энергии между зонами здания. Тепло не всегда выбрасывается наружу: система может использовать его для обогрева других помещений. Поэтому трёхтрубные решения часто обозначаются как Heat Recovery VRF.
Максимальная эффективность достигается, когда нагрузки на охлаждение и обогрев существуют одновременно и частично уравновешивают друг друга. Если всё здание работает только на охлаждение или только на обогрев, рекуперация между зонами отсутствует, и система работает близко к обычной VRF.
Heat Recovery VRF
Heat Recovery VRF — международное обозначение VRF с перераспределением тепла. Распределительные блоки задают режим групп внутренних блоков. Их размещение влияет на длину трасс, шум, сервисный доступ и стоимость монтажа.
Основные различия
| Параметр | Двухтрубная VRF | Трёхтрубная VRF |
|---|---|---|
| Количество магистралей | Две | Три |
| Режим внутренних блоков | Общий для системы | Независимый по зонам |
| Одновременное охлаждение и обогрев | Нет | Да |
| Рекуперация тепла | Нет | Да |
| Сложность монтажа | Ниже | Выше |
| Стоимость | Ниже | Выше |
Преимущества двухтрубной системы
- меньше трубопроводов и соединений;
- проще проектирование и монтаж;
- ниже первоначальная стоимость;
- меньше распределительных модулей;
- удобна для зданий с единым сезонным режимом.
Двухтрубная VRF подходит для магазинов, офисов с одинаковой ориентацией помещений, учебных объектов и других зданий, где почти все зоны одновременно требуют либо охлаждения, либо отопления.
Ограничения двухтрубной схемы
Главное ограничение — общий режим для всей системы. В межсезонье это вызывает конфликт зон с разными теплопритоками. Автоматическое переключение по большинству запросов не решает проблему: часть блоков будет ожидать изменения режима.
Преимущества трёхтрубной системы
- независимый режим отдельных зон;
- перенос тепла между охлаждаемыми и обогреваемыми помещениями;
- более высокий комфорт в межсезонье;
- подходит для зданий со сложным профилем нагрузки;
- снижение нагрузки на наружный блок при одновременных режимах.
VRF с рекуперацией особенно эффективна в гостиницах, где часть номеров обращена на солнечную сторону, а часть — на теневую, а также в бизнес-центрах с серверными, переговорными и помещениями разной плотности людей.
Недостатки трёхтрубной схемы
Трёхтрубная система дороже и требует больше труб, соединений, распределительных блоков и места в потолке. Нужно точно рассчитывать длины трасс и перепады высот, а модули оставлять доступными для диагностики и замены.
Энергоэффективность
Трёхтрубная система не всегда автоматически экономичнее. Преимущество появляется при устойчивом одновременном спросе на охлаждение и отопление. Чем больше тепла удаётся передать между зонами, тем меньше энергии наружный блок тратит на отвод или получение тепла снаружи.
Если здание большую часть времени работает в одном режиме, дополнительная стоимость Heat Recovery VRF может окупаться медленно. Поэтому решение принимают по расчёту годовых нагрузок, а не только по максимальной мощности.
Влияние на проектирование
Проектировщик определяет зоны с противоположными нагрузками, размещение распределительных модулей, длины трасс, перепады высот и допустимые комбинации блоков. Рабочая документация должна содержать диаметры и маркировку линий, объём хладагента и требования к испытанию герметичности.
Как выбрать между двумя схемами
Выбор начинается не с количества труб, а с анализа годового профиля нагрузок. Проектировщик сравнивает помещения по ориентации фасадов, количеству людей, внутренним теплопритокам и графику эксплуатации. Если почти все зоны большую часть года работают одинаково, двухтрубная система обычно рациональнее. Если противоположные запросы возникают регулярно, преимущества рекуперации становятся заметнее.
Также оцениваются стоимость оборудования, доступное пространство, требования к комфорту и допустимая сложность обслуживания. Для гостиницы или бизнес-центра независимость режимов может быть обязательной, тогда как для магазина с единым залом трёхтрубная система часто не даёт достаточной выгоды.
Пусконаладка и проверка режимов
После монтажа выполняют испытание герметичности, вакуумирование и заправку расчётного количества хладагента. Проверяют адресацию блоков, работу распределительных модулей и переключение каждой зоны между охлаждением и обогревом.
Для трёхтрубной системы отдельно тестируют одновременную работу противоположных режимов и передачу тепла между зонами. Результаты фиксируют в исполнительной документации, чтобы у сервисной организации была точная схема труб и подключений.
Итог
Двухтрубная и трёхтрубная VRF решают разные задачи. Двухтрубная система проще, дешевле и подходит для объектов с единым режимом. Трёхтрубная VRF обеспечивает независимое охлаждение и обогрев и может переносить тепло между зонами. Инженеры NIKLAND подбирают и проектируют VRF-системы с учётом архитектуры здания, реальных нагрузок, режима эксплуатации и климатических условий Казахстана.
