Что такое чиллер? Это холодильная машина, которая охлаждает воду или водно-гликолевую смесь и передаёт холод в систему кондиционирования либо технологический контур. В отличие от обычной сплит-системы, чиллер не подаёт холодный воздух прямо в помещение. Он готовит жидкий теплоноситель, который циркулирует к фанкойлам, центральным кондиционерам, теплообменникам станков или производственных линий.
Чиллеры применяются в бизнес-центрах, торговых комплексах, гостиницах, больницах, дата-центрах, на промышленных предприятиях и складах. Одна установка может обслуживать большое количество помещений, а водяной контур позволяет размещать потребителей на значительном расстоянии от холодильной машины.
Принцип работы чиллера
Принцип работы чиллера основан на парокомпрессионном холодильном цикле. Хладагент циркулирует по замкнутому контуру и проходит через испаритель, компрессор, конденсатор и расширительный клапан. На каждом участке изменяются его давление, температура и агрегатное состояние.
- в испарителе хладагент кипит и забирает тепло у воды;
- компрессор сжимает пар и повышает его давление и температуру;
- в конденсаторе хладагент отдаёт тепло наружному воздуху или воде и превращается в жидкость;
- расширительный клапан снижает давление, после чего цикл повторяется.
Охлаждённая вода выходит из испарителя и направляется к потребителям. После отбора холода она нагревается и возвращается в чиллер. Автоматика поддерживает заданную температуру подачи, регулируя производительность компрессоров, вентиляторов, насосов и клапанов.

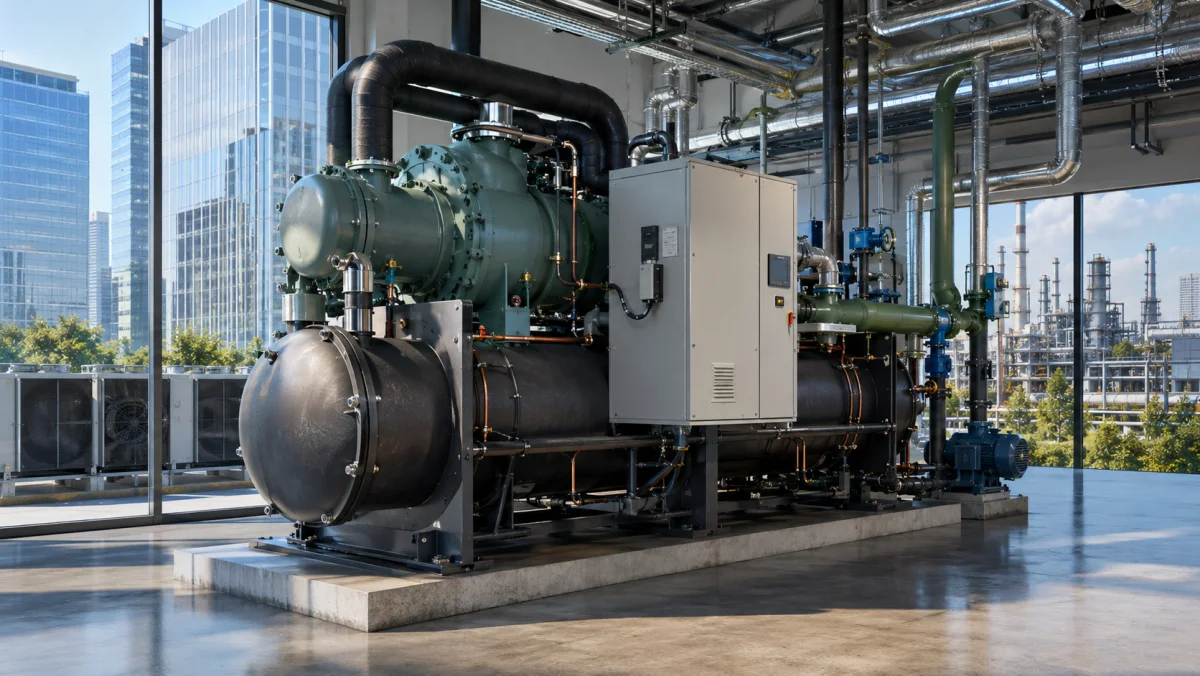

Устройство чиллера
Устройство чиллера включает компрессор, испаритель, конденсатор и расширительный клапан. Дополнительно используются фильтр-осушитель, ресивер, датчики, реле протока, защитная автоматика и шкаф управления. Несколько холодильных контуров позволяют сохранять часть мощности при обслуживании или неисправности.
Испаритель
Испаритель — теплообменник, в котором хладагент забирает тепло у воды. Применяются пластинчатые и кожухотрубные конструкции. Для защиты от замерзания контролируются расход и температура воды, используются реле протока, блокировка насоса и при необходимости гликоль.
Конденсатор
Конденсатор отводит холодильную нагрузку и тепло компрессора. В воздушном чиллере тепло передаётся наружному воздуху через теплообменники и вентиляторы. В водоохлаждаемом оборудовании оно уходит в конденсаторную воду, которая затем охлаждается в градирне или сухом охладителе.
Воздушное или водяное охлаждение
Воздушный чиллер проще монтировать и не требует градирни, но сильнее зависит от наружной температуры и создаёт шум вентиляторами. Водоохлаждаемая холодильная машина компактнее по отношению к мощности и работает со стабильной температурой конденсации, однако требует градирни, насосов и водоподготовки.
Система чиллер–фанкойл
Чиллер для кондиционирования часто работает совместно с фанкойлами. Холодная вода подаётся к кассетным, канальным, настенным или напольным блокам. Вентилятор прогоняет воздух через теплообменник, после чего охлаждённый поток поступает в помещение.
Преимущество системы — большое количество независимых зон и возможность выбирать тип внутренних блоков под архитектуру помещений. Для подачи наружного воздуха отдельно предусматривается вентиляционная установка. В четырёхтрубной системе разные помещения могут одновременно охлаждаться и обогреваться.
Гидравлический контур
Система включает насосы, расширительный бак, фильтры, арматуру, воздухоотводчики, дренаж и теплоизоляцию. Буферная ёмкость уменьшает частые пуски компрессоров. Гидравлический расчёт определяет диаметры труб, потери давления и напор насосов, после чего систему промывают и балансируют.
Промышленный чиллер
Промышленный чиллер охлаждает станки, литьевые машины, лазеры, пищевые линии, реакторы, медицинские установки и серверное оборудование. Для таких объектов важны стабильная температура, режим 24/7, резервные насосы, независимые контуры и диспетчеризация.
Как подбирают мощность
Мощность определяют по суммарной холодильной нагрузке: людям, освещению, оборудованию, солнцу, наружному воздуху или тепловыделению технологических машин. Учитывают одновременность, температуру воды, наружные условия, резервирование и рост нагрузки. Завышенная машина часто включается и выключается, а недостаточная не поддерживает температуру в жару.
Автоматика и защита
Контроллер поддерживает температуру воды и отслеживает давление хладагента, расход и токи компрессоров. Защиты останавливают машину при замерзании, высоком давлении или отсутствии циркуляции. Через BMS диспетчер видит параметры и аварии, а автоматика управляет резервными чиллерами и насосами.
Преимущества и ограничения
Чиллерная система удобна для крупных зданий и объектов с большим количеством зон. Внутри помещений циркулирует вода, поэтому длина трасс меньше зависит от ограничений фреонового контура. Оборудование можно резервировать, поэтапно расширять и объединять с вентиляцией, технологическим охлаждением и системой отопления.
К ограничениям относятся необходимость отдельной гидравлики, насосов, теплоизоляции, балансировки и места для оборудования. Ошибки в проекте приводят к недостаточному расходу, конденсату на трубах, шуму и повышенному энергопотреблению. Поэтому выбор чиллера должен сопровождаться расчётом всей системы, а не только мощности холодильной машины.
Области применения
- бизнес-центры, торговые комплексы и гостиницы;
- больницы, лаборатории и медицинские учреждения;
- дата-центры и серверные помещения;
- производственные цеха и технологические линии;
- пищевые, фармацевтические и химические предприятия;
- спортивные комплексы и общественные здания;
- объекты с большой площадью и несколькими климатическими зонами.
Итог
Ответ на вопрос что такое чиллер прост: это центральная холодильная машина для охлаждения воды или другого теплоносителя. Но эффективная система включает также насосы, трубопроводы, потребителей холода, автоматику и оборудование для отвода тепла. Инженеры NIKLAND рассчитывают, подбирают и проектируют чиллерные системы для кондиционирования и промышленных процессов с учётом климата Казахстана, режима эксплуатации и требований к резервированию.
